摘要：通過鋼桁架橋的設計，針對鋼桁架的結構設計、桿件截面選用、結構計算、鋼結構防腐等方面，為相近跨徑鋼桁架橋梁設計提供參考。
　　1.概述
　　鋼桁架橋以其跨越能力強、施工速度快、承載能力強、耐久性好普遍應用于鐵路橋梁。長期以來，由于鋼材價格高，材料養護費用高，鋼桁架橋梁在公路領域應用較少。近年來，隨著我國煉鋼水平的提高，國產的鋼材品質已經完全能滿足結構安全的需要，同時隨著鋼結構防腐技術的提高，鋼結構橋梁越來越多的在公路工程領域得到應用。
　　相比較我國當前100m左右中等跨徑常用的橋型如連續梁、系桿拱、矮塔斜拉橋等結構，鋼桁架橋梁雖然建筑成本高，但刨去成本控制的因素，鋼桁架橋具有以下的幾點優越性：1.建筑高度低，由于鋼桁架結構主桁主要由拉桿和壓桿構成，對桿件界面的抗彎剛度要求不大，因此鋼桁架的建筑高度由橫梁控制，在橋梁寬度不是非常大時可極大的降低橋梁建筑高度，尤其適用于對橋梁建筑高度有嚴格限制的橋梁；2.施工周期短，速度快。鋼桁架施工可在工廠制作桿件，運到現場拼裝成橋，可采用頂推和支架拼裝等方法，這使它在很多工期較緊的工程（如重要道路的橋梁改建）和跨越重要道路的跨線橋上成為橋型首選之一；3.隨著鋼結構防腐技術的提高，鋼桁架橋的耐久性大為提高，同時鋼材作為延性材料，結構安全性較混凝土橋梁高。正因為鋼桁架橋梁的這幾方面的優點，桁架橋梁成為特定條件下的經濟而合理的橋型選擇。
　　2.結構設計
　　公路橋位于江蘇省境內，正交跨越京杭大運河，河口寬95m，通航凈空要求90x7m，橋梁主跨采用97m，由于橋梁中心至橋頭平交處距離僅140余米，若采用其他結構縱坡將達到5%以上，經綜合考慮，主橋采用97m下承式鋼桁架結構。
　　2.1主桁
　　主桁采用帶豎桿的華倫式三角形腹桿體系，節間長度5.35m，主桁高度8m，高跨比為1/12.04。兩片主桁中心距為8.6m，寬跨比為1/11.2，橋面寬度為8m。

　　圖1主桁一般構造圖
　　主桁上下弦桿均采用箱形截面，截面寬度500mm，高度均為540mm，板厚20～24mm，工廠焊接，在工地通過高強度螺栓在節點內拼接。除端斜桿采用箱形截面以增加面內外剛度外，其余腹桿均采用焊接H形截面，截面寬度500mm，高度均為400mm，最大板厚24mm。
　　2.2橋面系
　　橋面系為聯合梁，由下面的鋼梁和上面的橋面板結合而成，其鋼梁部分仍采用縱橫梁體系。本設計橫梁高870mm，為工字形截面，與主桁在節點上通過高強螺栓連接；縱梁高420mm，也采用工字形截面，上翼緣與橫梁上翼緣的底面齊平，在縱梁腹板上設一對角鋼與橫梁腹板相連，橫向每2m設置一道；橋面板采用鋼筋混凝土結構，板厚15cm，與縱、橫梁相交處帶肋，板厚增至20cm，通過剪力釘與橫梁、縱梁相連。
　　2.3上、下平縱聯
　　上、下平面縱向聯結系均采用交叉式，與弦桿在節點處相連，以抵抗橫向風力及弦桿變形產生的內力。在桁梁兩端斜桿所在的斜平面設置橋門架，上弦節點每個節點均設一道橫向聯結系。
　　2.4節點構造
　　桿件以16mm厚節點板連接，連接采用M24高強錨栓，設計預緊力為240kN。
　　2.5技術指標
　　工程用鋼量為600kg/㎡。
　　3.結構計算
　　主橋計算采用空間有限元程序midasCivil2010進行分析，主桁、橫梁、上下平縱聯采用桁架單元，橋面板采用厚板單元模擬。全橋共劃分單元6624個，其中桁架單元3712個，板單元2912個。橋面鋪裝、防撞護欄等二期恒載采用平面荷載施加在橋面板上，移動荷載采用車道面加于橋面板上，全橋模型如下：

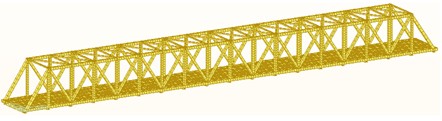

　　圖2全橋計算模型
　　3.1結構靜力計算
　　結構按如下工況進行計算，分別是工況一：自重+二期恒載；工況二：自重+二期恒載+整體升溫+日照溫差+汽車荷載；工況三：自重+二期恒載+整體降溫+日照溫差+汽車荷載。根據對結構進行計算分析，承載能力狀態上弦桿壓應力為170.7MPa，下弦桿最大拉應力為86.2MPa，均小于Q345鋼設計容許應力，滿足鋼結構設計規范要求，其中上弦桿應力控制設計。
　　使用狀態下橫梁跨中承受正彎矩引起的彎曲應力，橫梁與下弦桿節點處承受固端彎矩引起的二次應力，根據計算結果橫梁上下緣應力均滿足規范要求，其中橫梁上緣因節點固端彎矩產生的最大壓應力為120Mpa，控制設計。
　　在使用狀態下，汽車荷載產生的豎向撓度為5.7cm，小于L/800=12.1cm，滿足規范要求。自重+二期恒載+汽車工況下桁架跨中最大撓度為21.8cm，大于L/1600=6.1cm，需要設置預拱度，根據《公路橋涵鋼結構及木結構設計規范》（JTJ025-86）需設置自重+1/2活載產生的豎向撓度作為預拱度，本橋預拱度采用18.9cm。
　　3.2結構整體穩定計算
　　由于橋?qū)捿^窄，故結構整體穩定性成為主要控制因數。本橋整體穩定采用MidasCivil2010進行分析，結構一階失穩是上弦桿平面外失穩，臨界荷載特征值系數為25，滿足規范要求。
　　4.結構防腐
　　防腐作為影響橋梁耐久性的重要方面，在設計中作了周密的考慮。對□型構件所用的鋼板需作預處理。即：拋丸（或噴砂）除銹至Sa2.5級，噴涂醇溶無機硅酸鋅車間底漆20～30微米。
　　（1）鋼結構外表面
　　表面處理：噴砂除銹等級Sa2.5級，表面粗糙度25～60μm
　　底漆水性無機富鋅IC-100兩道共80μm
　　封閉漆環氧磷酸鹽封閉漆IC-123一道20μm
　　中間漆環氧云鐵中間漆IC-200兩道共100μm
　　面漆丙烯酸聚氨酯面漆IC-300兩道共80μm
　　合計280μm
　　（2）□型構件內表面
　　表面處理：電動工具打磨焊縫至St3級。其它部位用電動工具清除浮塵及污染物。并用除油劑清除油漬。
　　底漆環氧富鋅底漆IC-101一道或兩道50μm
　　面漆環氧厚漿漆IC-302兩道共200μm
　　（3）縱橫梁頂面
　　表面處理：噴砂除銹等級Sa2.5級，表面粗糙度25～60μm
　　單層水性無機富鋅IC-100兩道共100μm
　　（4）高強螺栓連接面
　　表面處理：噴砂除銹等級Sa2.5級，表面粗糙度25～60μm
　　低溫潮濕季節涂裝時
　　單層無機富鋅防銹防滑涂料IC-108兩道共100μm
　　高溫干燥季節涂裝時
　　單層無機富鋅防銹防滑涂料IC-109兩道共100μm
　　5.施工方法
　　本橋梁位于交通繁忙的航道，航道交通量非常大，不能采用斷航的施工方案，施工時所有桿件在工廠切割加工，在橋梁引橋上現場拼裝焊接成整體，采用浮運拖拉方案架設橋梁，最后施工橋面板、鋪裝、護欄等橋面設施。
　　6.結語
　　（1）鋼桁架以其快速的施工速度，較大的跨越能力，在橋梁建筑高度和建筑工期受限時，越來越多的作為橋型選擇的首選方案。
　　（2）鋼桁架主桁設計時上弦桿為主要控制設計的構件，設計時注意驗算上弦桿的局部穩定和作為壓桿的面內面外穩定，確保結構安全。為了施工的方便，下弦桿的斷面尺寸可依據上弦桿確定。
　　（3）橫梁設計時需注意節點板處固端彎矩引起的二次應力，大部分桁架橋中自重引起的二次應力超過了活載引橋的結構應力，應引起設計者足夠重視。
　　（4）設計中應充分征求鋼結構生產廠家和防腐涂料生產廠家的意見，確保設計方案的可行性和合理性。
　　參考文獻：
　　1. 黃僑，李瑩，楊大偉等，下承式城市鋼桁架橋上部結構設計與分析。《城市道橋與防洪》，2006第6期，54-57。
　　2. 曹明旭，一座公路下承式鋼桁梁橋的結構設計。《世界橋梁》，2008第1期，11-13。
　　3. 張巍，鋼桁梁橋設計與防護新技術的應用。《橋梁建設》，2005年第6期，44-47。
　　4. 官潤榮，箱型截面桿件無節點板全焊鋼桁架人行天橋設計，《城市道橋與防洪》，2009年第8期，68-71。
　　5. 小西一郎，《鋼橋》，第三分冊鋼桁架。
