［摘要］結合無錫湖濱路運河橋的工程實例，介紹了寬幅箱梁重載掛籃的設計構思、總體構造與結構分析計算。掛籃走行利用下導梁巧妙解決了前、后下橫梁穩定問題，使走行更為方便快捷安全。通過試驗，對多桁片菱形掛籃的制作安裝質量、強度和剛度進行了檢驗，為正確使用掛籃系統提供了依據。該掛籃具有自重輕，受力明確、加工拼裝簡單、走形方便、綜合技術指標高的特點。
　　關鍵詞：寬幅箱梁；重載；多桁片菱形掛籃設計；結構分析；試驗
　　
　　1、 主橋箱梁概述
　　無錫湖濱路運河橋主橋?yàn)楣傲航M合體系橋梁，主梁跨徑組合為50＋95＋50m連續箱梁，橋?qū)?8m。拱圈是鋼箱拱，拱軸線為二次拋物線，矢跨比為1/4.75。主梁為預應力混凝土連續箱梁結構，梁底曲線為二次拋物線。在支點處梁高為4.2米，跨中梁高2.1米。采用封閉箱型斷面，橫向?yàn)閱蜗湮迨遥▓D1），箱梁底板寬26m，頂板寬38m。混凝土箱梁設計采用掛籃懸臂施工，每個橋墩兩側的箱梁各有11個懸臂澆筑塊段，其中最長塊段為6m，縱向節段重量最大約為3680KN。主橋設計考慮箱梁寬度較大，選用“品”字型懸臂澆注施工方法，先澆注箱梁箱室部分，落后兩個節段澆注兩側懸臂部分。

　　圖1主梁標準節段結構
　　主橋箱梁設計對掛籃施工有三條要求：(1)掛籃重量不應超過0.5倍最大節段重量；(2)各梁段采用一次澆筑，要求掛籃有足夠的剛度；(3)各懸臂施工梁段，無論在灌注或掛籃移動、拆除階段，均要求保持平衡施工。
　　根據設計對施工掛籃的三條要求，掛籃設計主要難點：(1)箱梁塊段長、寬、自重均較大；(2)掛籃自重要求輕，梁段全斷面一次灌注；(3)如采用壓重走行，則增加了掛籃的重量。若采用箱梁兩側外導梁的二次走行方式，勢必增加前后下橫梁的承載跨度和截面，從而增加了掛籃的重量和掛籃走行難度，要求選擇出合適的掛籃走行方式和受力體系。
　　2、多桁片掛籃設計總體構思
　　根據國內目前掛籃施工水平和加工能力，綜合考慮本橋懸臂澆筑設計分段長度和梁段重量、外形尺寸，本橋掛籃設計構思：
　　（1）選用受力合理、安全可靠的輕型結構作為掛籃承重主桁架。
　　（2）掛籃主桁架的用材立足國內生產的普通鋼材，力求結構輕巧、便于加工。
　　（3）走行系統的滑道通過預埋在箱梁頂板的螺栓錨固，掛籃空載前移時，靠后勾板裝置平衡傾覆力矩。
　　（4）采用掛籃主桁架和模板系統分開走行，兩次走行到位的方法，從而減小后勾板及滑道的受力，達到取消平衡重、減輕自重的目的。
　　（5）提吊系統綜合采用鋼吊帶和精軋螺紋鋼筋，使錨固受力合理，裝拆方便，調整簡單。
　　（6）掛籃行走采用并聯的全液壓裝置，實現多片桁架同步走行；
　　（7）采用下導梁走行體系，使前后下橫梁受力更加合理，調整更加簡單，提高了安全性能。
　　（8）模板設計注重混凝土外觀質量，以剛度控制設計，采用鋼框優質覆膜竹膠板結構，來減輕掛籃的重量；
　　3、多桁片掛籃總體構造
　　3.1圍繞總體構思進行掛籃結構設計，其掛籃主要技術參數：
　　（1）掛籃（含模板）與箱梁節段重量之比為0.5，即掛籃自重應控制在185t。
　　（2）對于掛籃走行及澆筑混凝土兩種工況，掛籃的抗傾覆安全系數≥2.0。
　　（3）箱梁高度變化：2.1~4.2m；
　　（4）掛籃走行方式：自行（液壓油缸頂推前移）；
　　（5）提升模板方式：電氣控制液壓千斤頂提升；
　　3.2多桁片掛籃構造
　　本掛籃主要由掛籃主桁架及前上橫梁、吊掛起頂系統、下導梁及走行系統、模板系統、后錨固和限位系統、內外模板系統等六部分構成，如圖2,圖3所示。

　　
　　圖2掛籃立面圖                                                                                            圖3掛籃側面布置圖
　　3.2.1主桁架及前上橫梁
　　主桁架是掛籃的主要承重結構，主桁架有六片主桁組成，截面尺寸由結構分析確定，每片桁架都由2[36a的型鋼組焊成箱型斷面而成，用φ75mm40Cr鋼銷軸拼接而成，其系統線高5.0m，掛籃主桁架懸臂長7.2m，總長14.4m。六片桁架之間橫向間距分別為5.2m，5.5m，4.0m，5.5m，5.2m，六片主桁架分別置于箱梁腹板位置，采用角鋼組焊成中橫聯和上下平聯，以保證六片桁架的整體性，同時減小桁架中桿件的自由長度。這種結構達到了使掛籃重量減輕的目的，且桿件布置合理、受力明確均勻、較好的發揮材料的特性，并提供了寬廣的作業空間。掛籃前上橫梁設置于主桁架前端之上，采用2I45b型鋼加焊加勁板構成。全長28.9m，放置在主桁架上弦前節點并與之栓接。前上橫梁頂面共設24個吊帶孔位置，其中底模平臺吊帶孔12個，下導梁吊帶孔2個，10個內導梁前吊點，所有吊帶孔均對稱于前上橫梁中心設置。
　　3.2.2底模平臺
　　掛籃底模平臺由前、后下橫梁，平臺縱梁，安全防護欄桿等構成。前后下橫梁均采用2I45b×29.9m型鋼焊加勁板而成。其中前下橫梁設吊帶位置12個，后下橫梁設吊帶位置12個。前、后下橫梁上支撐在平臺縱梁，用于在其上鋪設底模。底模平臺縱梁采用2[40a組焊結構。為保持各片桁架間的橫向穩定，底模的[10的型鋼要與縱梁進行焊接連接。在平臺兩側與端頭，設置1200mm高的欄桿立柱，現場焊欄桿與扶手并掛安全網，通道上滿鋪3mm的花紋板作腳手板，形成工作走道與平臺。
　　3.2.3吊掛起頂系統
　　吊掛起頂系統有三部分：底模平臺、內導梁的前后吊掛系統及其臨時吊掛系統。
　　（1）底模平臺吊掛：
　　澆注梁段時底模平臺共有12根前吊帶、12根后吊帶。前吊帶采用δ=20mm的Q345B鋼板制成。為保證塊段接縫的質量，使模板密貼，后吊帶應予以蹬緊，氣蹬緊初始拉力為35t。前吊帶將底模系統調平，前下橫梁頂標高設預抬25mm。吊帶下端與掛籃前下橫梁的吊耳鉸接，上端設墊梁、墊座與起頂分配梁錨固于前上橫梁上，每個吊帶采用2臺25T螺旋千斤頂調節高度。底模平臺的后吊帶與前吊帶設置是相同的，只是在后中吊帶采用2臺25T液壓千斤頂調節高度。
　　（2）底模平臺臨時吊掛布置
　　為在主桁架走行時將底模平臺荷載轉換到已澆梁段，采用了臨時吊掛結構。由于掛籃底模平臺后吊掛直接作用于上一節段梁體上，故不須另設臨時吊掛。所以底模平臺、下導梁均只有前臨時吊掛。底模平臺共設6個臨時吊掛點，橫橋向?qū)ΨQ于箱梁中心，設置方法是在箱梁頂板順橋向埋設兩處預留孔，通過預留孔設置20T倒鏈與平臺前端吊點連接。底模平臺前下橫梁的臨時吊耳采用δ=16mm鋼板制成，前下橫梁的臨時吊點通過銷軸與鋼絲繩連接，再與倒鏈相連，頂端用卡環與倒鏈連接錨固于已澆梁段上。為了保證下導梁隨主桁架一起走行，導梁后端能吊掛于已澆梁段上，每根導梁設上吊掛走行吊環一個(又稱上滑錨)。為了保證底模平臺及側模在下導梁上滑行，每根導梁設下吊掛走行吊環一個(又稱下滑錨)。吊環采用囗字形結構，下導梁從囗字形吊環內穿過。
　　3.2.4下導梁及走行系統
　　（1）下導梁系統：采用鋼箱結構，箱梁截面采用1000×800×20mm，計算跨度為12m，下導梁后端錨固于箱梁底板，前端錨固于掛籃主桁前端吊帶。掛籃走行分2步完成，第一步先走行主桁及下導梁，到位后錨固。第二步，底模系統及側模系統在下導梁上滑動到位。在下導梁后端設置2臺步履式千斤頂，用于底模系統的滑動。
　　（2）走行系統：每只掛籃采用6條滑道，對稱于箱梁中心布置，兩滑道中心距按照主桁架中心距布置。滑道梁采用鋼板焊接而成。采用U型預埋螺栓固定于箱梁頂面，螺栓基本間距為300mm。掛籃走行采用六臺20t的液壓千斤頂并聯頂推桁架。反力座設置在走道梁上，使得桁架及帶動下導梁、內導梁向前移動。為保證掛籃同步走行在掛籃前支點位置設置了具有高強度、摩擦系數很小的高分子材料MGE板。
　　3.2.5后錨固和限位系統
　　（1）后錨固系統：掛籃的后錨固系統在混凝土懸臂澆筑時，掛籃的后端通過后錨分配梁后錨固力全由螺紋鋼筋承擔。掛籃主桁架走行到位后則錨上后錨。后錨設在每片主桁架尾端，每片桁架尾端設平衡扁擔梁和接長箱梁豎向預應力筋把主桁架后節點錨固在箱梁上，錨固時應使后勾板脫離滑道，在平衡扁擔梁與每片桁架相交交點兩側分別設精軋螺紋鋼筋后錨。平衡扁擔梁型鋼組焊而成，與主桁架尾端栓接。每片主桁架兩側設后錨固4φ32精軋螺紋鋼筋（級別：JL785），單根精軋螺紋鋼筋的初始拉力為35t。
　　（2）限位系統：掛籃在走行到位之后，要精定位后才能澆注砼。在砼澆注過程中，必須保持其位置準確，不移位。因本掛籃未設專門的定位系統，故在施工時必須確保掛籃走道平面位置準確，并在走道兩端設限位器，當掛籃走行到位后即將掛籃前支點鎖定。此外，為避免砼澆注過程中底模平臺發生位移，在砼澆注前應將后吊帶預施足夠的拉力，使掛籃底模與已澆注的梁體之間貼緊，并用于限位。
　　3.2.6內外模板系統
　　箱梁的內外模板均采用專業模板公司制作的輕型模板，模板組成：膠合板面板、木工字梁豎肋、雙槽鋼橫肋。膠合板模板的優點：①組裝靈活，部件重復利用性好；②剛度大，重量輕；③造價低，部件標準化程度高。木梁膠合板模板的技術參數：允許最大側壓力為70KN/m2，質量為60kg/m。
　　3.3掛籃特點
　　（1）本掛籃主桁架采用普通型鋼焊制而成，每只掛籃總重138.5t，掛籃總重與箱梁節段總重之比（掛籃工作系數）：138.5/368=37.6%，充分突出本掛籃自重輕的特點。
　　（2）該掛籃外形美觀、結構簡單、桿件受力明確、計算簡便。掛籃主桁架為普通型鋼焊制而成，采用銷接方式連接，制造、拼裝簡單。箱梁懸臂施工節段長達6m，如此長的懸臂施工采用普通掛籃較為罕見。
　　（3）使用并聯液壓裝置頂推掛籃，保證了桁架的同步性，降低了勞動強度。
　　(4)采用下導梁走行體系，使前后下橫梁受力合理，調整更加簡單，走行時更加安全。掛籃分2次走行到位，使走行系統構造簡潔，后勾板和滑道受力狀況極大改善，對滑道的錨固要求大大降低，減少了掛藍的重量。
　　（5）掛籃前端及中部工作面開闊，便于掛籃軌道、箱梁腹板和底板鋼筋、預應力筋的安裝，加快梁段施工速度。
　　4、掛籃主桁架設計計算
　　4.1作用于掛籃主桁的荷載
　　荷載系數依據交通部頒發的公路橋涵設計和施工規范選定。
　　（1）混凝土箱梁節段荷載最大節段混凝土重3680KN，考慮澆筑混凝土?xí)r動力因素和掛籃安全方面的重要性，控制設計最大荷載G=1.2×3680=4416KN。
　　（2）施工機具及人群荷載25KN/m2。
　　（3）風荷載500KN/m2（根據公路橋涵設計和施工規范）。
　　（4）混凝土偏載箱梁兩側腹板混凝土澆筑最大偏差5m3，重量為12.5t。
　　4.2荷載組合
　　（1）荷載組合Ⅰ梁段混凝土重量+掛籃自重+施工機具及人群重+混凝土偏載。
　　（2）荷載組合Ⅱ梁段混凝土重量+風載。
　　（3）荷載組合Ⅲ掛籃自重+沖擊附加荷載（0.3×掛籃自重）+風載。
　　荷載組合Ⅰ、Ⅱ用于主桁架承重系統強度、剛度及穩定性計算，荷載組合Ⅲ用于掛籃走行時傾覆穩定計算。
　　4.3結構分析計算
　　掛籃主桁架及其它各系統為空間桁架結構，采用MIDAS7.3.1程序進行分析，建立結構模型，對結構中桿件采用梁單元，底板及加勁肋采用板單元，在計算過程中共有312個梁單元，126個板單元，計算模型如圖4所示，進行掛籃結構各部件的受力分析。
　　（1）工況1：澆筑混凝土?xí)r
　　通過計算，各荷載組合中主桁架桿件最大應力為135Mpa，其他分配梁最大應力為100Mpa，均小于所用材料的容許應力。掛籃懸臂端的最大計算繞度19mm，
　　滿足剛度要求。且掛籃主桁架及底模平臺后錨固和前吊掛安全系數均大于2.0。
　　（2）工況2：掛籃走行時
　　此工況掛籃主桁架走行時的傾覆穩定為主要計算項目，經計算，掛籃主桁架后節點的后勾板、滑道及其預埋螺栓的受力安全系數均大于2.0。掛籃傾覆穩定系數為：K抗傾=M抗傾/M傾＞2，滿足要求。
　　
　　5掛籃變形測試
　　5.1掛籃測試的目的主要是檢驗實際承載力和安全可靠性，并獲得彈性和非彈性變形參數，，同時檢驗掛籃的設計質量和加工質量。靜載試驗按照最重梁段（4＃）的1.2倍進行模擬壓重，分三級進行：0→50％→100％→120％→卸載，每級荷載加上后進行測量并記錄原始數據，為箱梁施工控制提供數據。
　　5.2主要測試方法：掛籃測試在靜荷載下，對其進行撓度測試，加載采用模擬掛籃的實際受力模式進行。試驗分3級加載和1級卸載。撓度采用精密水準儀配精密標尺進行觀測，其觀測點設于主桁受力中心，編號從上游向下游編號。

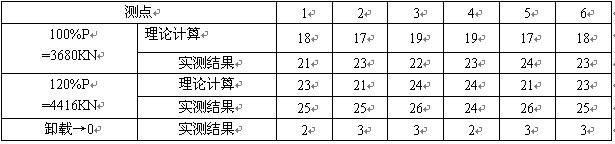

　　5.3試驗結果
　　
　　由測試結果可得出下列結論：①主桁實測撓度較小，說明主桁剛度大，對保證箱梁混凝土澆注質量有利；②根據實測彈性和非彈性變形值所繪制的變形曲線可用于箱梁施工中設置掛籃預拱度時參考。③從結構的撓度測量結果來看，掛籃結構在超載系數為1.2時均處于正常工作范圍。由此可見，掛籃各部件均滿足結構的設計要求。也反映出掛籃的強度時滿足使用要求且是安全的。
　　6、結束語
　　本掛籃采用多桁片主桁使主橋箱梁在懸臂施工時受力更加合理；采用下導梁走行體系，使前后下橫梁受力合理，提高了掛籃的安全性；使用并聯液壓裝置頂推掛籃，保證了桁架的同步性，降低了勞動強度。這是大懸臂掛籃設計的一次成功嘗試，值得在以后類似的掛籃設計中借鑒。
　　參考文獻：
　　［1］鐘銘，袁長卿.寬體式輕型掛籃設計［J］華東公路，2002，（6）
　　［2］李戰榮.東龔家塬大橋掛籃設計及應用［J］鐵道建筑技術，2003，（3）
