摘要：文章結合工程實例從設計標準、空調冷熱源、空調設計、自控系統、通風與排煙等方面做了詳細介紹，尤其針對環保和節能系統的設計進行分析，該設滿足了業主的要求，得到了較好的效果。
關鍵詞：暖通設計，空調，通風，節能
1工程概況
主樓建筑面積約31200m2，共7層，地下2層，地上5層。地下1～2層為汽車庫及配套設備用房，1～5層為商業、餐飲用房。輔樓建筑面積約為2100m2，共4層，均為商業用房。
2設計參數

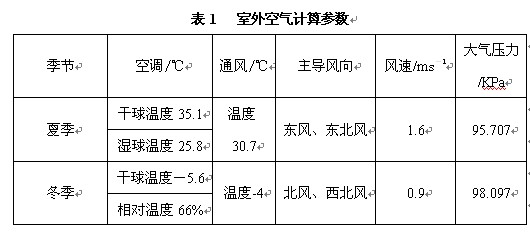

2.1室外空氣(見表1)

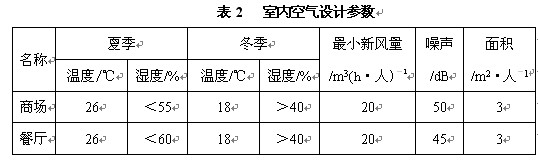

2.2室內空氣（見表2）
表2室內空氣設計參數

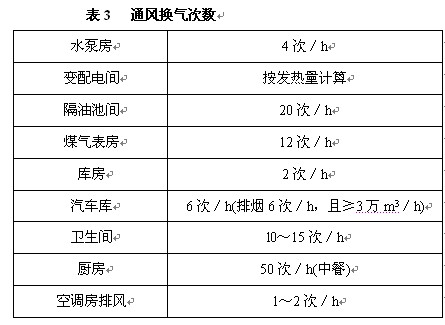

2.3通風換氣次數（見表三）

3空調冷、熱源
(1)空調負荷及冷熱源。主樓設置1套中央空調系統，空調系統冷負荷約為3775kW，熱負荷約為2736kW。夏季制冷選用4臺風冷熱泵機組(制冷量為945kW/臺，制熱量為750kW/臺)，冬季供暖由4臺風冷熱泵機組提供。機組均放置在屋頂。
輔樓設置變制冷劑流量多聯機系統，變制冷劑流量空調室外機置于本樓屋頂。
(2)空調水系統。根據建筑布局情況及商場的功能、定位要求，中央空調水系統采用4管制系統，即4臺機組的水泵(180m3/h)集中設置在屋面，不設備泵。夏季冷凍水供、回水溫度為7℃、12℃，冬季熱水供、回水溫度為45℃、40℃。
(3)空調水系統采用開式膨脹水箱定壓，設置在屋頂。
(4)為保證空調水質，冷熱水管道采用自動化學加藥水處理裝置。
(5)水系統最低點設放水閥，排放管道就近接至集水坑或地溝。
(6)每個獨立單體分別設置計量裝置。
3空調方式
(1)主樓商場大空間區域采用低速送風全空氣系統，并按內、外區及朝向來劃分，同時考慮了過渡季節的全新風運行模式，頂部設置了散流器送風，吊頂設置回風。
(2)主樓空調箱根據室內CO2濃度調節新風進風管上的電動閥開啟度，控制引入新風量；排風風機根據排風豎井與室外的壓差變化變頻運行。
(3)所有帶新風的AHU(空氣處理機組)內均設雙次氣化濕膜加濕器。
(4)所有空調末端均設置空氣凈化裝置。
(5)輔樓采用變制冷劑流量空調系統加新風系統，各層室內機均采用天花板嵌入式(四向氣流)。
4通風
(1)主樓地下1～2層停車庫設機械排風系統(兼排煙系統)，排風量按6次/h計，且保證每個防煙分區排煙量≥3萬m3/h。地下1層采用車道自然進風補風；地下2層采用機械進風補風，補風量按≥5次/h計。
(2)各層衛生間均設機械排風系統，排風量按>10次/h計。
(3)地下室變、配電機房設獨立機械送、排風系統及空調系統，其送、排風量及空調器選配按排除設備發熱量計算。
(4)地下室消防、生活水泵房設獨立機械送、排風系統，排風量按4次/h計。
(5)煤氣表房設獨立機械送、排風系統，且采用防爆風機。
(6)廚房排風由專業公司根據工藝要求進行設計，預留進風百葉窗、排油煙管道井及排風風機、靜電型油煙凈化器布置位置。
5防排煙
(1)主樓樓梯間設置機械加壓防煙措施，風機設置在屋面。
(2)主樓地下2層汽車庫采用機械排煙系統(兼排風系統)，排煙量>3萬m3/h，采用機械補風系統，補風量大于排煙量的50％，補風風機與排煙風機聯動；地下1層汽車庫采用機械排煙系統(兼排風系統)，采用自然補風方式。
(3)主樓1～5層設置機械排煙系統，補風系統采用自然進風補風，風速≤3m/s。
(4)輔樓采用可開啟外窗的自然排煙方式，可開啟外窗面積不小于房間面積的2%。
(5)風管進出機房及穿越防火分區處均需安裝防火閥。
(6)排煙風機人口處設280℃防火排煙閥，并與排煙風機聯鎖。
6自動控制與監測
(1)工程總裝機容量較大，設有4臺風冷熱泵機組(945kW/臺)。風冷熱泵機組需采用機組群控方式。
(2)所有空調系統、通風系統、冷熱源系統均通過BA系統進行集中監控。
(3)為控制室溫，空調箱回水管路上設電動兩通調節閥，風機盤管回水管路上設電動兩通雙位閥。
(4)為控制新風溫度，新風空調箱回水管路上設電動兩通調節閥。
(5)新風空調箱新風入口處設置電動雙位風閥，當新風空調箱停止運行時，關閉新風人口閥門。
(6)空調箱、新風空調箱設置過濾器壓差報警。
(7)空調房間的有關參數監測與控制。
(8)當探測到某區域發生火災時，關閉區域所有空調機組、通風系統及電動風閥，迅速啟動排煙系統。
(9)供回水總管上設壓差控制閥，以穩定供回水壓差。
7環保措施
(1)各種空調、通風設備根據需要設置減振裝置，設備進出口均設軟接頭；機組送回風管、風機進口或出口均設置消聲器；機房墻壁及天花板做吸聲處理，機房門洞做隔聲處理。
(2)用高效、低噪聲、低振動的空調和通風設備。
(3)汽車庫機械排風接至1層高位排放。
(4)排風系統做到高位排放，排風口遠離進風口。
(5)空調末端設備設置空氣凈化裝置。
(6)冷凍水、冷卻水均設水質處理設備。
(7)廚房間灶頭排風經靜電油煙凈化器處理后，高位排放，排風機出口設置消聲器。
(8)干濕垃圾排風由專業工藝設計、經環保處理后高位排放。
8空調節能

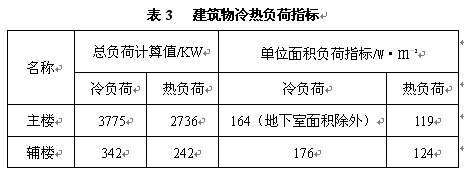

(1)建筑物負荷指標(見表4)。

(2)冬季采用新風直供方式去除室內余熱，提高室內舒適度。
(3)過渡季節通過有組織的通風系統使用室外新風供冷，同時配置與送風風機聯動的排風風機，顯著縮短制冷系統的全年運行時間。
(4)主樓空調(全空氣系統)按內區、外區及朝向來劃分，在系統控制上更有利于調節房間溫度，最大限度滿足對舒適性空調的要求，有效減少能量損耗。
(5)風冷熱泵機組的制冷性能系數COP≥3.0，風冷冷水機組的制冷性能系數COP≥3.0，且冷熱源機房采用自動控制方式，變制冷劑流量空調機組。綜合部分負荷性能系數IPLV≥5.5；單元式空調機組的能效比EER≥2.8。
(6)空調冷凍水系統的輸送能效比≤0.0241，熱水系統的輸送能效比≤0.00673。
(7)普通機械通風系統風機的單位風量耗功率≤0.32。
(8)地下車庫按時段進行通風量控制(雙速風機)，變電站等動力站房按室溫進行通風量控制(>35℃運行空調)。
(9)空調冷熱水管保溫采用符合（GB8624—1997）國家標準的難燃B1級橡塑發泡保溫材料(濕阻因子≥7000)，絕熱層的絕熱厚度滿足節能規范要求。空調風管保溫采用帶鋁箔防潮層的離心玻璃棉板，絕熱層的最小熱阻滿足節能規范的要求。絕熱層外均設有隔氣層和保護層。
參考文獻
[1]陸耀慶。實用供熱空調設計手冊(第二版)(上、下冊)（K）．北京：中國建筑工業出版社，2008
