摘要：本文對防滲墻鉆孔時，鉆桿傾斜率如偏大，易導致底部鉆穿墻體，因此鉆孔時應注意嚴格控制鉆桿傾斜率。壓水試驗時，如發現底部試驗段壓人流量明顯偏大，是否應立即檢查鉆穿墻體，并采取補救措施；對混凝土防滲墻大壩截滲處理中的試驗檢測成果進行分析。
　　關鍵詞：水庫除險加固；防滲墻鉆孔；質量檢測；探討
　　一、概況
　　蒿枝壩水庫位于云南省云南省永善縣水竹鄉境內，距縣城75km。主副壩為風化料均質壩，主壩壩高43.8m，壩頂長144.7m、寬6m；副壩壩高38m，壩頂長194m、寬6m，總庫容1225萬m3,工程等級屬Ⅲ等，主要建筑物為3級。該水庫擔任著農田灌溉和人蓄飲水，對保護下游人民的生命財產安全有非常重要的作用。
　　蒿枝壩水庫于1992年建成，運行至今已成為病險水庫，不但嚴重影響蓄水運行，且造成安全隱患。經上級建設主管部門批準，決定在主壩澆筑混凝土防滲墻，作為水庫除險加固的主要措施之一。
　　根據除險加固設計：在主壩原心墻內設混凝土防滲墻，墻體沿軸線長168mm墻厚0.8m，最深為50m，共26個槽段，防滲墻采用沖擊鉆機并配備抓斗成槽，泥漿護壁，導管法澆筑水下混凝土成墻，其物理力學指標為28d混凝土抗壓強度大于10MPa，彈性模量≤20000MPa，滲透系數K≤1×10-7cm／s。
　　二、防滲墻鉆孔檢查及鉆孔壓水試驗
　　1、防滲墻鉆孔檢查
　　當墻體齡期達28d后，使用1型雙管單動鉆機對墻體質量進行檢查并實施連續取樣。鉆孔時主要檢查樣材料均勻、完整情況以及有無孔洞裂隙和混泥現象。
　　(1)鉆孔情況。沿壩軸線約50m鉆1孔，共鉆3孔，鉆孔編號分別為ZK1、ZK2、ZK3，其所在樁號分別為0+029、0+083、0+128。
　　(2)鉆孔檢查成果。現場鉆孔情況見表1。
　　(3)檢查成果分析
　　通過鉆孔檢查，檢查孔所取芯樣材料均勻、完整，未見孔洞、裂隙和混泥現象。鉆孔檢查方法的優點是直觀。可以通過取出的芯樣檢查成墻質量，但也有成本高、耗時多和對墻體結構有破壞等缺點。
　　表1檢查孔情況匯總表

　　2、防滲墻滲透系數檢測
　　由于防滲墻設計和施工時未考慮布置圍井，因此該次滲透系數測定采取通過鉆孔壓水試驗測得透水率，根據透水率與滲透系數的經驗系數推算墻體滲透系數。
　　(1)壓水試驗是借助于專門的止水栓塞與孔壁密貼，把一定長度的試驗段隔離開來，然后通過水泵用一定水頭壓力的水壓人試驗段內，使之從孔壁向周圍的巖體內滲透，經過一段時間后，其滲透水量最終趨向于一個穩定值，即可按式(1)計算透水率。
　　q=Q/PL(1)
　　式中：q―透水率，Lu；
　　Q—壓人流量，L／min；
　　P─作用于試段內的全壓力，MPa；
　　L—試段長度，m。
　　(2)鉆孔壓水試驗采用單點法。壓水試驗鉆孔過程中，分段次進行了壓水試驗。每孔防滲墻墻體做壓水試驗2段次，共進行鉆孔壓水試驗6段次。
　　(3)試驗成果整理。壓水試驗各段次試驗成果見表2。

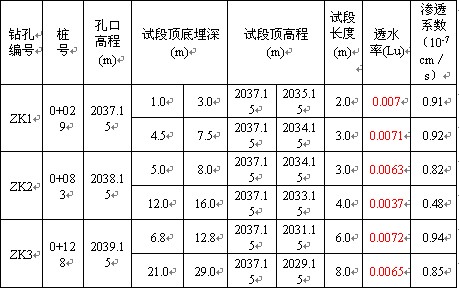

　　表2壓水試驗各段次試驗成果統計表

　　(4)墻體滲透系數推算。由于防滲墻設計要求其滲透系數K<1×10-7cm／s，而根據鉆孔壓水試驗得出的是透水率，因此需將透水率換算為滲透系數。換算時根據《水電水利工程高壓噴射灌漿技術規范))DL/T5200—2004規定，參考以下關系式：
　　K=1.3×10-5q(2)
　　式中：K——滲透系數，cm／s；q一透水率，Lu。c
　　(5)根據鉆孔壓水試驗成推算防滲墻滲透系數K<1×10-7cm／s。
　　三、防滲墻芯樣試驗
　　1、試驗情況
　　芯樣運至試驗室后，先對芯樣進行加工。然后進行芯樣抗壓強度、彈性模量等試驗。以上試驗項目每孔做2組，共做6組。
　　2、試驗成果
　　試驗成果見表3。

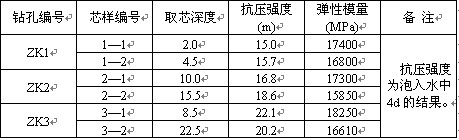

　　表3防滲墻芯樣試驗成果統計表

　　3、試驗成果分析
　　根據試驗結果，防滲墻芯樣抗壓強度≥10MPa；彈性模量滿足設計要)求E≤20000MPa。
　　四、結語
　　防滲墻墻體質量鉆孔檢查結果表明：檢查孔芯樣材料均勻、完整，未見孔洞、裂隙和混泥現象；根據防滲墻墻體芯樣試驗結果，其抗壓強度、彈性模量均滿足設計和規范要求；防滲墻滲透系數滿足設計要求。
　　由于防滲墻設計和施工時未考慮布置圍井，滲透系數測定只能間接通過鉆孔壓水試驗測得透水率，根據透水率與滲透系數的經驗系數推算墻體滲透系數。推算的滲透系數可能與實際滲透系數存在微小差別。
