摘要：樹根樁是一種小型鉆孔灌注樁，通常直徑為100～300mm，具有施工簡便、體積小、高度矮、噪音小、移動方便、對土層擾動小和適應各種地質條件等優點。樹根樁應用在一些施工場地狹窄和施工凈空高度受限的淺基坑圍護中，不僅具有經濟效益，而且具有社會效益。
　　關鍵詞：基坑支護，樹根樁，微型樁
　　0、前言
　　隨著城市環境要求的逐漸提高，城市水利建設進入了前所未有的發展階段，特別是沿海經濟發達地區，城市化的大力發展，土地資源的緊缺，沿河道周邊的建筑物林立密布，關系錯綜復雜，使水利控制工程和河道護岸工程的建設受到周邊環境較大的限制和制約，為了保證工程的順利進行，必須采取基坑圍護措施。
　　1、樹根樁介紹
　　樹根樁(RootPile)是一種用壓力灌漿方法成樁的微型樁(MicroPile)。它是由20世紀50年代意大利的F.LIZZI首先提出,近年來有很大發展，它很適于荷載小而分散的中小型工業與民用建筑。它不僅可用于新建工程的地基處理，也可用于現有工程的基礎托換，還可用作側向支護和防滲帷幕。特別是對于場地狹窄，凈空低矮的工程現場，其優點尤為突出。樹根樁的直徑大多數采用Ф100～Ф300mm,理論上可以大于Ф300mm,以Ф200～Ф300mm為常見。
　　2、樹根樁結構設計要點
　　樹根樁應用于基坑圍護中的設計中，可根據工程實踐經驗結合基坑實際情況進行初步設計，然后通過穩定性驗算進行調整設計參數，達到安全、經濟的目的。
　　2.1設計荷載
　　永久荷載：水壓力、土壓力及周邊建筑物產生的附加荷載
　　可變荷載：施工機械設備等附加荷載
　　2.2圍護結構計算
　　圍護結構計算首先根據周邊環境條件確定基坑圍護的安全等級和重要系數，隨后根據水文地質和工程地質勘察資料，對圍護結構進行分析計算，其中包括圍護結構內力計算、穩定驗算、抗隆起驗算、抗管涌驗算、水平位移估算等。
　　2.3樹根樁構造要求
　　（1）樹根樁用于基坑圍護時,可用做側向支護,也可作防滲帷幕,防止出現流砂,同時還可以承受垂直荷載,增加地基承載力。樹根樁的樁徑一般在100～300mm左右,樁長一般小于30m。
　　（2）樹根樁作為側向支護和抗?jié)B漏時，樁身所用材料一般為無砂混凝土,宜注水泥漿，漿液水灰比宜為0.4～0.5。碎石骨料粒徑宜在10～25mm范圍內,鋼筋籠外徑宜小于設計樁徑40～60mm，強度等級不小于C20。樹根樁成樁時可根據工程需要摻入適量的早強劑和減水劑。
　　（3）樹根樁作為基坑圍護時，其插入深度宜在（1.0～1.2）倍開挖深度內選取，樁體組合應確保墻體有良好的抗?jié)B性。在無條件采用頂部對撐時，應根據具體施工條件采用排樁、錨樁或角撐，使樹根樁墻具有足夠的抗穩定性。
　　（4）樹根樁在基坑支護結構中，主要起到控制土體側向位移的作用。一般結合水泥攪拌樁或旋噴樁使用。為了增加支護結構的整體性，達到更好的支護效果，在水泥攪拌樁（旋噴裝）和樹根樁頂部應采用冠梁連成一體，冠梁采用現澆鋼筋混凝土，尺寸一般為600mm×850mm。
　　2.4施工監測要求
　　在基坑施工過程中，只有對基坑支護結構、基坑周圍的土體和相鄰的構筑物進行全面系統監測，才能對基坑工程的安全性和對周圍環境程度有了全面了解以確保工程的順利進行。其監測項目主要包括:圍護樁墻頂水平位移與沉降、圍護樁墻內力、地下水位、支撐軸力、周邊地下管線位移、周邊建筑物的沉降和傾斜變化情況等
　　3、工程實例
　　3.1工程概況
　　橫港泵閘位于上海市普陀區橫港河道與桃浦河交界處，建于1964年，由于該泵閘老化，不能滿足目前運行需求，故對其進行改建，其中水閘寬3.10m，泵站設計流量2.8m3/s。由于本工程位于市區，河道建筑物較多，河道兩岸均為1～2層廠房，且有雨水管、污水管等各種管線。周邊環境較復雜，南側基坑離最近的廠房僅3m，施工場地非常狹窄，大型設備無法進入施工，此外在基坑旁邊有高壓電線桿，施工凈空也受限制。結合現場實際情況，本工程圍護結構選用了樹根樁+旋噴裝圍護方案。
　　

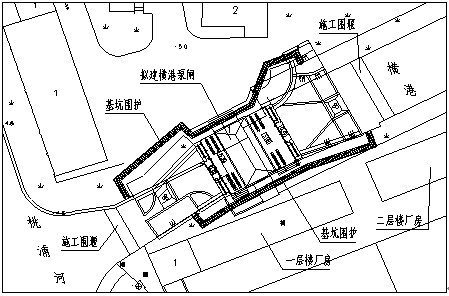

　　圖1工程平面布置圖
　　3.2場地地形及地質
　　擬建場地地貌類型屬濱海平原，地形起伏不大，較為平坦。各勘探點孔口標高為4.24～4.57m。
　　第①1層填土一般厚度在1.2～1.6m，土質松散，土性不均，性狀較差對本工程泵站基坑開挖有一定影響，需采取一定的地基處理措施。
　　第②1層褐黃～灰黃色粉質粘土，呈可塑～軟塑狀態，中等壓縮性，本層層底埋深一般為4.0～4.4m。在一定假設條件下地基承載力設計值fd=100kPa，地基承載力特征值fak=80kPa，土性較好。
　　第③層淤泥質粉質粘土夾砂，流塑狀，層頂埋深一般為4.0～4.4m，層底埋深一般為7.0～7.9m，在一定假設條件下地基承載力設計值fd=80kPa，地基承載力特征值fak=65kPa。該層土為高含水量、高靈敏度、高壓縮性、低強度、低滲透性軟弱土，具有流變、觸變特性，夾薄層粉性土，在水頭差的作用下極易產生流砂、管涌現象。
　　第④層淤泥質粘土，流塑狀，層頂埋深一般為7.0～7.9m，層底埋深一般為16.0～16.4m。在一定假設條件下地基承載力設計值fd=70kPa，地基承載力特征值fak=55kPa。該層土高含水量、高靈敏度、高壓縮性、低強度、低滲透性軟弱土，具有流變、觸變特性。
　　第⑤層粘土，呈軟塑狀，高壓縮性，層頂埋深一般為16.0～16.4m，層底埋深一般為23m左右，靜力觸探Ps=0.66Mpa，土性狀一般。
　　第⑥層暗綠～草黃色粘土，硬塑狀態，中等壓縮性，層頂埋深一般在23m以下，埋深較深。

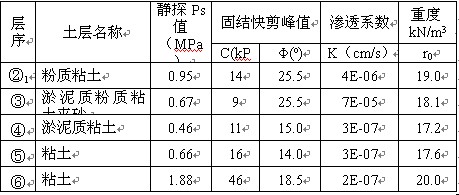

　　表1基坑圍護設計參數

　　注：地下水位可取0.5m計算。
　　3.3圍護方案設計
　　本工程基坑設置在橫港河道上，河道兩岸均為1～2層廠房，且有雨水管、污水管等各種管線，在基坑施工時必須保證河道兩側廠房與周圍地下各種管線等市政設施的安全。基于上述環境條件，提出了“因地制宜，經濟合理，確保安全“的原則。
