摘要：隨著建設工程規模的日益膨脹，VRV空調系統以其獨特的優越性，近年來發展迅猛，社會上使用日趨廣泛。本文簡要介紹了VRV空調系統的原理和特點，結合實際工程的設計施工經驗，談?wù)剬?duì)工程設計及施工的一些體會。
　　
　　關鍵詞:VRV空調；設計；安裝；使用效果
　　
　　VRV空調系統全稱為VariableRefrigerantVolume系統，即變制冷劑流量系統。系統通過控制壓縮機的制冷劑循環量和進入室內換熱器的制冷劑流量，滿足室內冷熱負荷要求。VRV空調系統具有布置靈活多變、使用方便、可靠性高、運行費用低，設計安裝方便等優點，被廣泛運用于辦公樓、醫院、別墅等建筑。
　　一、VRV空調設計實例
　　由筆者主持參與的東山紫園商務大廈VRV空調工程，建筑面積約8400m2，共六層，單層建筑尺寸64m*22m，面積約1400m2，呈東西走向，玻璃幕墻，甲級寫字樓。建設單位經過長時間考察和比較，最終確定選用VRV空調系統。主要設計要點：
　　（一）空調設計參數
　　1、空調室外設計參數：室外計算干球溫度33.5℃，室外計算濕球球溫度27.7℃。
　　2、空調室內設計參數：室內設計干球溫度24-26℃，室內設計相對濕度＜65%，室內設計噪聲標準40-50dB（A），室內設計新風量標準30m3/h。
　　（二）空調系統布置及選型。

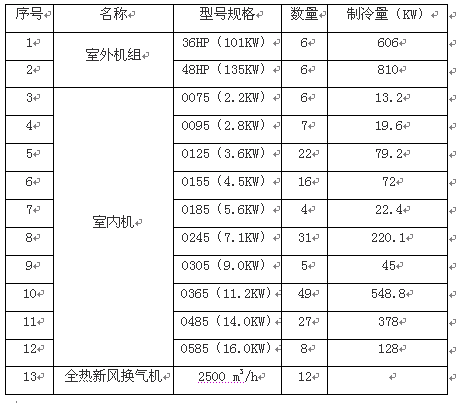

　　根據建筑結構特點，經計算，每層平均冷負荷為約84HP，決定采用12套室外機組，分別為6套36HP機組（由3個12HP模塊單元機組組成），6套48HP機組（由4個12HP模塊單元機組組成）。室外機組放置在天面，每套室外機組及其配套室內機組自成一套獨立的VRV空調系統。由于各層房間功能不同，冷負荷有差異，并且考慮到室外機組的安裝位置和冷量衰減因素，部分室外機組需跨層拖動室內機。室內各房間室內機數量共175臺，根據裝修造型要求大部分設計采用暗裝天花風管低靜壓式室內機，少部分采用四面出風天花明裝室內機。設備選型參數及數量表：

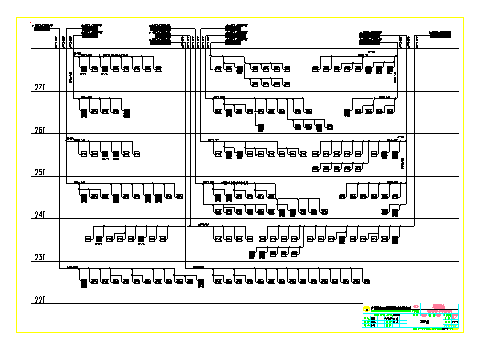

　　　                            　系統圖如下：
　　
　　

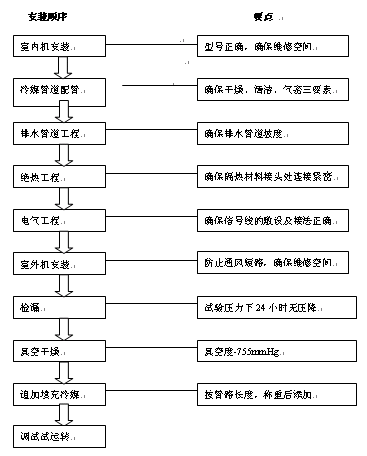

　　二、VRV空調系統安裝工藝流程

　
　　
　　三、VRV空調系統安裝工藝要點
　　1、 室內機安裝
　　1.1室內機單獨設置支吊架。吊桿在機組安裝后不得有傾斜現象。吊桿長度超過1500mm時，必須在對角線處加兩條斜撐等防晃措施。
　　1.2室內機吊裝位置應預留維修空間。吊裝高度必須保證排水口高度和坡度，否則應改用自帶排水提升泵的機組。
　　1.3內機吊裝完畢后必須做好防塵措施：進出風口、冷媒管接口和電器盒部件必須用防塵袋密封；在安裝電源線和通訊線前不得拆除電器盒蓋；冷媒管口塑料封帽在連接配管前不得拆除。
　　2、冷媒管道安裝
　　2.1材質要求
　　2.1.1系統采用R410A新型制冷劑，冷媒管道采用含磷脫氧無縫銅管，管材進場時應檢驗壁厚符合設計要求。
　　2.1.2冷媒銅管表面與內壁均光潔，無針孔、裂縫、結疤、分層、氣泡等缺陷，管子端部平整無毛刺。
　　2.1.3銅管規格型號較多，到貨后按規格型號管徑大小分別堆放，不得與鋼管等金屬管材混合堆放。銅管要用塑料膜包裝好，架空堆放，防止污染。
　　2.2冷媒銅管的切割
　　2.2.1銅管的切割必須用專用的銅管割刀，不得采用鋸片切割，防止切割產生的銅屑黏附在管道內壁，污染管道。
　　2.2.2管道的切口要平直，
　　
　　2.3銅管裝配
　　銅管應正直插入規定深度,兩裝配件的中心線重合，焊接時應定位。為了保證裝配尺寸正確，不能用手定位，防止加熱時銅管移動。
　　銅管焊接尺寸要求見下表：


　　
　　　　2.4冷媒管道焊接
　　2.3.1冷媒管道焊接過程中，必須連續進行氮?dú)獗Ｗo(hù)，否則接頭內外壁將產生黑色的氧化層皮，冷卻后自行脫落或運行中脫離管壁隨著冷媒在系統里循環，造成電子膨脹閥的堵塞無法制冷甚至損壞壓縮機等嚴重的后果。因此冷媒銅管焊接時必須向管內充注干氮?dú)猓∟2）。施工中，方法如下：
　　
　　
　　氮?dú)鈿鈮?.05～0.3MPa，手摸能感覺到有氮?dú)獯党觥?br /> 　　在管道進氮?dú)獾囊欢耍�用膠帶纏繞，禁止氮?dú)庖酝獾钠渌麣怏w進入管道；在氮?dú)獾某隹谔幙s小孔口，增加管道內氮?dú)獾膲毫Γ�使管道�?nèi)的壓力略高于外界壓力，防止空氣從焊口縫隙進入管道。焊接前讓氮?dú)饬魍?0s以上，以便排除管道內原有的空氣。焊接完成后，不能馬上停止充氮?dú)猓�因�(yàn)樵诟邷貤l件下冷媒管道還會產生少量的氧化膜，因此應繼續吹氮?dú)饬魍ㄒ欢螘r(shí)間，直至溫度冷卻到常溫后才能停止。
　　
　　2.5管道支撐
　　冷媒管在空調機組每次啟動和停機時都會反復伸縮（5-10次/小時），因該伸縮量在溫度差為80℃時，每10m可達13.84mm，要使配管不發生振動故障，必須加固。
　　                　　
　　2.6冷媒管道吹掃
　　吹洗是用氮?dú)鈮毫θコ�管�?nèi)的異物（灰塵，水份，焊接造成的氧化鈹?shù)龋��?br /> 　　與室內機、室外機的接口連接前，及時用氮?dú)獯祾吖艿溃�防止管道�?nèi)的粉塵被水黏附在管道內壁后難以吹掃。吹入氮?dú)膺M(jìn)行沖洗時，使氮?dú)庠?.5Mpa的壓力下流動，并用手指堵住管的一端，使管內壓力增加，然后立即松手。重復多次，直到用白色布檢查無污物為止。
　　
　　
　　3、排水管道工程
　　3.1排水管道要有一定的必須有坡度，坡度保持在0.8%以上。排水管道系統上不得設置通氣孔。
　　3.3排水立管獨立設置，不與廢水、雨水管道共用。
　　3.4必須逐臺室內機往水盤灌水通水試驗，確保每臺室內機排水順暢。
　　4、絕熱工程
　　4.1冷媒管和排水管安裝后必須使用隔熱材料來進行隔熱。
　　4.2銅管安裝過程中，直管段沒有接口的地方，可以在銅管安裝過程中先穿入保溫套管，管道有接口的地方，如果穿入保溫套管，在接口的位置要做標識，以方便以后氣密性試驗時的檢漏。
　　5、電氣工程
　　5.1電線選型
　　室內外機的連接信號線用雙芯2*1.0mm2屏蔽線。室外每個獨立12HP單元模塊電源線采用ZR-VV-4*10mm2電纜。
　　5.2控制線的連接
　　VRV空調系統配線有電源線(強電線)和控制線(弱電線)兩種,電源線和控制線不允許一塊排列,獨立敷設線槽或線管保護,兩者之間保持適度的距離,避免控制線受干擾。
　　6、室外機安裝
　　室外機安裝
　　1）室外機安裝前進行設備開箱檢查，設備的搬運或吊裝、安裝空間選擇，嚴格按照技術資料要求實施；
　　2）室外機以槽鋼作基礎，用縱向支撐或四周支撐。室外機之間、室外機與建筑物之間符合廠商技術規定。
　　7、檢漏
　　

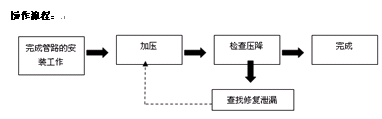

　　操作流程：
　　
　　按液側、氣側、平衡管側對每個系統逐步加壓（氮?dú)猓��?br /> 　　步驟1：增加壓力到0.3MPa等3分鐘以上
　　步驟2：增加壓力到1.5MPa等3分鐘以上
　　步驟1和2主要檢查大漏點，發現大漏點立即重焊或補焊漏點。
　　步驟3：增加壓力3.73MPa24小時以上，檢驗慢性泄露。
　　檢查壓降，如無壓降則通過。有壓降則檢查漏點。如加壓24小時后環境溫度有變化，則按每變化1℃，壓力大約變化0.01MPa校正。
　　
　　8、真空干燥
　　8.1一定要在液側、氣側和平衡管抽真空，使用有防止回油功能的大排量（40L/min）、高真空度（低于-755mmHg）的真空泵。
　　8.2如抽2小時以上真空度還未達到-10KPa以下（-755mmHg）后，繼續運轉真空泵1小時以上。
　　8.3放置1小時以上，真空表指針不向上移動。如果指針表向上移動，則表示系統內有殘留水分或有滲漏的部位，因此需檢查滲漏部位，修理后再次進行抽真空。
　　9、追加充注冷媒
　　9.1追加充注冷媒量=液管實際長度*每米液管追加充注量+系統HP組和修正量。
　　9.2充注冷媒時必須使用稱重器計量，同時結合電流等參數判定是否足夠。
　　10、調試
　　10.1試運行前的檢查
　　10.1.1檢查信號線與電源線的連接是否正確，確認絕緣及電源電壓正常。
　　10.1.2室外機/室內機的地址是否已正確設定，室外機/室內機組合配對數量正確。
　　10.1.3檢查室外機操作閥是否開啟；
　　10.2設備試運行
　　10.2.1給室內機通電，再送電給室外機，室外機壓縮機預熱，大約30分鐘（南方地區預熱時間較短）；
　　10.2.2啟動強制試運行操作，壓縮機自動起動運行，充注冷媒，試運行20～30分鐘，充注過程注意觀察電流等變化。
　　10.2.3試運行60分鐘正常后，進行調試運行的參數設定，并進行檢查、記錄。
　　
　　四、結語
　　該VRV空調系統經過近兩個月的運行使用，目前狀態正常，沒有發生異常或故障現象，得到建設單位的好評。在設計及施工過程中，筆者特別注意了以下幾個問題：
　　1、 冷量衰減問題。制冷劑管路的長度與室內外機組的高差必然會導致空調系統的冷量衰減。本系統設計布置時盡可能縮短室內外機之間的距離，最大制冷劑管路長度小于80米，遠小于廠家規定的150米最大上限值。最大室內外機高差20米，第一分支后最大管長40米，均遠小于設備廠商規定的上限值，有效避免了冷量衰減問題。
　　2、 室內機/室外機容量比設計時控制在1.1：1以內（1526KW：1416KW），避免室內機全負荷運行時出現冷量不足的故障現象。
　　3、 采用全熱交換機作為新排風機。使用全熱交換機在向房間補充新風的同時，利用室內排風的冷量來預冷新風達到節能目的。本工程同時設置新風管和排風管較為困難，因此集中設置走廊排風，簡化了空調系統管路，節省部分造價。
　　4、 嚴格控制施工工藝質量，特別是冷媒管氮?dú)獗Ｗo(hù)焊接、試壓、吹洗、冷媒家注量計算、控制線連接等關鍵環節。
　　
　　只要設計和施工人員全面了解VRV空調系統原理，掌握各廠商產品技術特點，嚴格按照有關規范進行設計及施工，并且不斷總結經驗教訓，相信VRV空調系統會日益被用戶接受和使用。
