【摘要】本文以常熟紫金派公館商住樓為例，簡單的介紹兩種薄壁鋼導管的施工工藝、性能及優點，指出其在施工過程中的控制要點。
　　【關鍵詞】薄壁鋼導管，KBG管，JDG管，防腐，連接方式
　　
　　一、工程概況：
　　常熟派公館商住樓位于常熟市富陽路與新世紀大道交匯處，該工程107286.04平方米，由五棟高層和兩棟兩層的商業用房組成，其中地下一層，地上最高二十七層，地下建筑面積15227.04平方米，其中地下車庫約11000平方米。出于造價考慮，經與設計溝通，將消防電氣預埋電導管由原設計的鍍鋅管（±0.00及以下部分）及焊接鋼管（±0.00以上部分）變更為薄壁鋼導管（其中±0.00及以下部分使用JDG管，±0.00以上部分使用KBG管）。
　　
　　二、KBG管與JDG管簡介
　　近年來薄壁鋼導管因其重量輕、施工便捷、價格便宜、性能優越、規格齊全、產品配件齊全等優點，在1kv及以下建筑電氣工程中得到廣泛應用。目前建筑電氣工程使用的薄壁鋼導管主要有KBG管與JDG管兩種，雖然這兩種薄壁鋼導管制作工藝相似，但是二者在管材壁厚、配件、連接方式等方面均有較大的差別。KBG管因壁厚比JDG管更薄，一般不用于±0及以下部分的預埋。以下我們將對KBG管與JDG管在管材、壁厚、配件以及連接方式等方面作一下簡單的比較。
　　2.1KBG管
　　2.1.1KBG管管材
　　套接扣壓式薄壁鋼導管，簡稱KBG管。導管采用優質冷軋帶鋼，經高頻焊管機組自動焊縫成型，由于該管材雙面鍍鋅，因此具有良好的防腐性能。一般KBG管有五種規格，管材壁厚也相應不同，規格及對應壁厚詳見下表

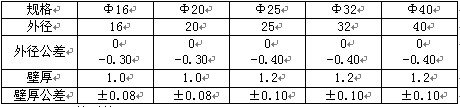

　　KBG管規格表（mm）

　　2.1.2KBG管配件
　�。�1）直管接頭，供管路直管續接使用。該接頭管內徑與待連接管的外徑相匹配，接頭中間有一道凹槽，凹槽深度與待接管的壁厚相同。
　�。�2）彎管接頭，供管路需彎曲時使用。彎管接頭系滾壓成型的成品，一般非現場制作，專為防止現場彎制管路容易出現折皺、凹陷、裂紋而制。彎管接頭一般為90°彎，有四倍彎、六倍彎兩種，其彎曲半徑分別是管徑的4倍、6倍。
　�。�3）螺紋接頭，供管與盒連接使用。接頭中間有一道與直接接頭相同的凹槽，一端用于同直管相接，另一端與線盒相接，其內壁加工有螺紋絲扣，外廓呈六邊形，并配有一個爪形螺母。
　　2.1.3KBG管連接方式
　　（1）管與管連接：直接將導管插入直管接頭或彎管接頭，用專用扣壓器在連接處施行扣壓，水平敷設時宜在管路上、下方扣壓，垂直敷設時宜在管路左、右側扣壓。
　�。�2） 管與盒連接：先將螺紋管接頭與接線盒施行螺紋連接，再將導管插入螺紋管接頭的另一端，用扣壓器在螺紋管接頭與導管連接處施行扣壓，爪形螺母的爪應向線盒側以便破壞線盒氧化層從而達到跨接的作用。
　　2.2JDG管
　　2.2.1JDG管管材
　　套接緊定式鍍鋅鋼導管，簡稱JDG管。導管采用優質冷軋帶鋼，經高頻焊機組自動焊縫成型、雙面鍍鋅保護；壁厚均勻，卷焊圓度高，與管接頭公差配合好，焊縫小而圓順，管口邊緣平滑；用配套彎管器彎管時橫截面變形小。導管共有Φ16、Φ20、Φ25、Φ32、Φ40五種規格。標準型導管壁厚為1.6mm，預埋、吊頂敷設均適用；其他型導管壁厚為1.2mm，僅適用于吊頂敷設。規格詳見下表

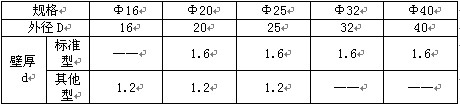

　　JDG管規格表（mm）

　　2.2.2JDG管配件
　�。�1）直管接頭，供管與管之間的連接。管接頭中間有一道用滾壓工藝壓出的凹槽，所形成的錐度，可使導管插緊定位，保證緊密性，而凹槽深度與導管壁厚一致，不影響穿線。接頭兩端各有一個帶緊定螺釘的螺紋孔。緊定螺釘為特制，施力緊擰端呈六角形并有十字槽，另一端呈圓錐狀；靠近緊擰端有一處直徑變小的“脖頸”。
　�。�2）螺紋接頭，供管與盒之間的連接。接頭與接線盒連接的一端，帶有一個爪形螺母和一個六角螺母；與導管連接的一端，有一個帶緊定螺釘的螺紋孔，緊定螺釘和螺紋孔的結構尺寸與直管接頭相同。
　　2.2.3JDG管連接方式
　�。�1）管與管的連接：先把導管與直管接頭插緊定位后，用緊定扳手持續擰緊緊定螺釘，直至擰斷“脖頸”。
　�。�2）管與盒的連接：旋下螺紋接頭的爪形螺母并置于接線盒內壁面，用緊定扳手使爪形螺母與六角螺母里外夾緊接線盒。再將導管與螺紋接頭的另一端連接，其工藝做法同導管與直管接頭的連接。
　　
　　三、如何控制KBG管與JDG管的施工質量
　　通過對兩種薄壁鋼導管的比較發現，KBG管與JDG管在管材的壁厚、配件及連接方式上均有比較明顯的差別，然而實際工程應用中經常將這兩種薄壁鋼導管混淆，從而造成一些施工質量的問題，下面我們就來談談如何控制這兩種薄壁鋼導管的施工質量。
　　3.1加強材料進場的管理
　�。�1）要求嚴格區分KBG管與JDG管，二者雖然制作工藝相近，但是在連接方式、配件、壁厚均有比較明顯的區別，本文以上已經做了比較詳細的比較故不再重復。
　�。�2）附帶文件檢查，主要檢查合格證、質保書及產品檢驗報告。
　�。�3）外觀檢查，主要檢查管材及連接附件不得有裂紋、毛刺、砂眼等缺陷；管材內外壁鍍鋅層均勻、光潔，不得有剝落、銹蝕現象；管材及連接附件壁厚應均勻，管口光滑無毛刺，并要檢查管材及附件的壁厚是否符合導管規格尺寸表的要求；值得一提的是JDG管的緊定螺釘必須認真檢查，要求螺紋整齊光滑、配合緊密、頂針堅固，螺釘的“脖頸”位置正確。
　　3.2施工過程中質量的控制
　　（1）KBG管的施工時，應注意以下幾點：○1管材續接時，管口應插至管件的凹槽側；○2連接處的扣壓必須使用專用扣壓鉗；○3扣壓深度不得小于1.0mm；○4管路的彎曲是通過彎管接頭實現的，不得使用彎管器煨彎。
　�。�2）JDG管管路彎管時必須使用專用彎管器；JDG管管路連接時，須將待接的兩根管的管口插入管件，并緊插至凹槽兩側，用緊定螺釘固定，用力旋緊螺釘直至擰斷“脖頸”。
　�。�3）KBG管與JDG管嚴禁熔焊連接；
　�。�4）KBG管與JDG管按規范要求在管與管、管與管件的連接處可不設置跨接線，但管路外殼應有可靠接地。
　�。�5）KBG管與JDG管的管件不得混用。若KBG管使用緊定式接頭連接，（KBG管壁厚只有1.0mm）勢必會造成導管緊定處凹陷變形使連接不牢固；而JDG管使用扣壓式接頭連接的話，則會因壁厚較厚而扣壓不牢固。
　　
　　四、結語
　　KBG管與JDG管因其重量輕、施工便捷、價格便宜、性能優越、規格齊全、產品配件齊全等優點而得到廣泛的應用。因二者制造工藝相似，建筑市場及建筑工程經常將二者混淆，造成施工質量下降。因此我們必須熟悉相關規范及施工流程才能確保安裝工程質量穩定。
　　
　　參考文獻
　　[1]套接扣壓式薄壁鋼導管電線管路施工及驗收規范（CECS100:98）；
　　[2]套接緊定式薄壁鋼導管電線管路施工及驗收規范（CECS120:2007）；
　　[3]柳涌.建筑安裝工程施工圖集（3電氣建筑）.北京：中國建筑工業出版社，2007.12
