摘要：大橋主橋位于R=9000m的凸形豎曲線內，為300m跨徑的非對稱肋拱橋。拱肋由鋼箱節段和混凝土節段組成，東西兩拱肋向外傾斜，位于各自的拱平面內。大橋?yàn)殇撆c混凝土組合拱結構。為了保證各種內力的可靠傳遞，接合部采用焊釘以及開孔板2種連接件使鋼與混凝土形成整體，構造復雜，技術含量很高，國內外可供參考的資料較少。開孔板連接件由于具有很大的剛度、強度及其抗疲勞性能，適用于荷載相對較大、對抗疲勞性要求較高的橋梁結構中。本文建立了鋼與混凝土組合拱肋接合部局部試件的空間計算模型，將開孔鋼板連接件用實體單元加以模擬，分析了組合拱連接部和開孔板的受力性能。
　　關鍵詞：組合拱橋，開孔板連接件，受力性能
　　
　　工程背景
　　大橋的主橋和引橋全部位于R=1500米的平曲線內，采用單折線形的路拱形式。主橋全部位于R=9000米的凸形豎曲線內，為300米跨徑的非對稱肋拱橋，由兩條傾斜的鋼箱拱肋、橋面曲線鋼箱梁、傾斜的吊桿、系桿及肋間平臺，共同構成一個多元化的空間結構體系，見圖1所示
　　
　　拱肋由鋼箱段和混凝土段組成，東西兩拱肋向外傾斜，位于各自的拱平面內。鋼箱拱肋采用等寬變高的單箱單室截面，拱肋寬度7.4m，鋼箱拱肋高度由跨中的5.6m，漸變至鋼與混凝土組合連接部位置的10m，混凝土箱拱肋由與混凝土組合連接部位置的10.1m，漸變至拱腳位置的14.62m，拱肋鋼箱截面、混凝土箱截面構造與尺寸見圖2所示。其中鋼箱拱肋在標準節段的厚度為20mm，在鋼混連接部位的厚度為24mm，鋼箱拱肋的四周布置了縱向扁鋼加勁肋，其中混凝土拱肋的厚度為80cm。
　　拱肋中鋼混連接部位由三部分組成：
　　① 1.16m長的鋼箱部分，該部分的鋼箱縱向加勁肋從20×210mm漸變?yōu)?0×480mm；
　　② 1m長的焊釘部分，該部分共有28個小立柱，立柱的外表面是鋼板，立柱的內部填充混凝土，鋼板與混凝土之間設置了φ19×90的焊釘；
　　③ 0.56m長的開孔鋼板與混凝土的過渡段，該部分的開孔鋼板布置在28個小立柱的下面，在該部位的混凝土的內外表面上還布置了厚度20mm的鋼板。
　　另外在拱肋鋼混連接部位還布置了28根15.24－15預應力鋼束，預應力鋼束的一端錨固在小立柱頂部的加強橫隔板處，分別貫穿28個小立柱，另一端伸入到拱肋的混凝土中。
　　
　　
　　組合拱肋連接部試件的計算模型
　　
　　3.1組合拱肋連接部試件設計
　　
　　為了分析大橋鋼混組合拱肋接合部各部分的應力大小及分布、鋼與混凝土間的傳力機理、驗證連接部細部構造設計的合理性，用ANSYS建立鋼混接合部段兩根小立柱范圍的局部空間計算模型用以分析研究。
　　設計高度方向包括從第一過渡段頂部到第三過渡段底部、寬度方向包括2個封閉立柱、厚為壁厚的拱箱腹板的局部模型。
　　模型高3211mm、寬2493mm、厚800mm的組合拱壁，并設置3740×1240×300mm的加載底座。模型比例為1:1，共計1個試件。
　　
　　3.3實體單元模擬的計算模型
　　3.3.1實體單元計算模型
　　對比有限元計算模型，采用了空間混合有限元方法計算，在連接部建立全真的有限元計算模型，其中除了混凝土拱璧內、外側板及端頭封板的鋼板采用板單元模擬外，開孔板連接件等其余所有鋼板用殼單元模擬，混凝土用體單元模擬，焊釘采用三維的彈簧單元模擬。
　　在有限元建模時
　　①加強橫隔板鋼板與小立柱混凝土的上表面相連部分有公共節點，
　　②混凝土封頭端板鋼板與小立柱混凝土的下表面以及混凝土箱的上表面有公共節點，
　　③混凝土側板、開孔鋼板與混凝土有公共節點，
　　④小立柱混凝土與四周的鋼板分離，在焊釘位置處通過三維彈簧元二者相連。
　　邊界條件及荷載
　　根據混合有限元模型，把底部混凝土梁?jiǎn)卧�的�?jié)點固結，在頂部鋼箱梁?jiǎn)卧�的�?jié)點上施加節點力，節點力是根據空間桿系整體模型計算得到的內力。這里計算時采用的軸向壓力為Fy=-51555kN，在2個小立柱的上表面施加預應力鋼束產生預壓力，壓力大小為N＝2344kN，作用面是A＝0.053721m2的圓環。
　　材料特性
　　鋼板：彈性模量2.1×108kN/m2，泊松比0.3；
　　混凝土：彈性模量3.5×107kN/m2，泊松比0.1667；
　　焊釘：剪切剛度1.75×105kN/m（水平和豎向），軸向剛度3.82×107kN/m；
　　實體單元模型的受力情況
　　混凝土拱壁內外側鋼板的受力
　　

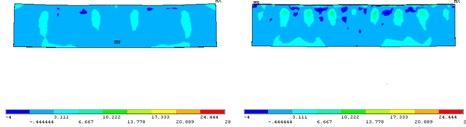

　　從圖2中可以看出混凝土拱壁內外側鋼板：在拱肋鋼箱的上表面與內側表面相交位置附近以及與開孔板連接的部分的軸向壓應力較大，；在拱肋鋼箱的下表面與外側表面相交位置軸向應力較小。
　　焊釘連接件的模擬彈簧單元受力
　　連接腹板鋼板的焊釘模擬彈簧的受力如表1所示
　　

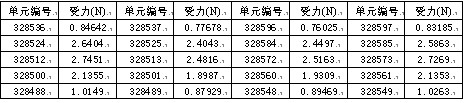

　　表1連接拱壁內側鋼板的焊釘模擬彈簧受力表

　　
　　連接拱壁外側鋼板的焊釘模擬彈簧的受力如表2所示

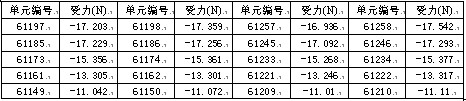

　　表2接近拱壁外側鋼板的焊釘模擬彈簧受力表

　　
　　連接加勁肋的焊釘模擬彈簧的受力如表3所示

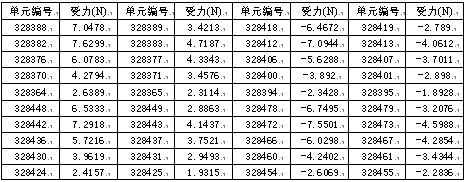

　　表3接近加勁肋的焊釘模擬彈簧受力表

　　從表1，2，3看出由焊釘模擬彈簧傳遞的力很小，所以由焊釘?shù)膫鬟f作用很小，僅起到固結混凝土和鋼板的作用。
　　
　　
　　
　　結論：
　　（1） 在拱肋鋼箱的上表面與內側表面相交位置附近的軸向壓應力較大；在拱肋鋼箱的下表面與外側表面相交位置軸向應力較小。
　　（2） 彈簧元計算模型各開孔板豎向模擬彈簧的受力值中，最大值為29.60N,最小值為-38.07N，由模擬開孔板的彈簧元傳遞的力非常小。
　　（3） 立柱中的焊釘連接件用彈簧元模擬，它們的豎向受力值都不大于18N，說明由它們傳遞的內力很小，它們僅僅起到固結鋼板和混凝土的作用。
　　總而言之，在本文所建立的有限元計算模型中，由鋼構件傳向混凝土構件的內力，主要是由與混凝土體接觸的端頭封板鋼板通過壓力的形式向下傳遞，過渡段的混凝土體承擔了大部分的壓力，僅有少量壓力由開孔板連接件傳遞給混凝土體。
　　
　　參考文獻
　　[1]劉玉擎.組合結構橋梁[M].人民交通出版社,2005.
　　[2]張立明.algor,ansys在橋梁工程中的應用方法與實例,人民交通出版社,2003.
　　[3]薛立紅.鋼管混凝土抗剪連接件的試驗研究，建筑科學，1998年第1期.
　　[4]池田尚治等.鋼-混凝土組合結構設計手冊(中譯本).1992.
　　[5]朱聘儒等.鋼-混凝土組合梁協調工作的分析及試驗.建筑結構學報,1987.
