摘要：本文主要以4層單排孔砌塊混合結構住宅試點樓(混凝土構造柱加局部芯柱方案)為例,簡述了空心砌塊施工技術。
　　關鍵詞：建筑施工,空心砌塊;技術
　　前言
　　隨著社會的進步,建筑工程質量及服務質量總體水平也在不斷提高,建筑隊施工既要滿足建設項目的使用功能,加快施工速度,又要保證工程質量。因此在建筑施工中,實施科學而有效的技術管理,不僅是設計部門和施工單位的共同要求,也是為達到建設設計指標,滿足建設單位的需要,混凝土空心砌塊是一種節能、節土、利廢并且能滿足建筑需要的墻體材料，它具有生產簡單、輕質高強、施工快捷、使用面積大等特點，已逐步被建筑界所重視并且積極推廣使用。
　　1砌塊墻體的排列
　　1.1砌塊排列原則
　　筆者日前接觸到某新建小區3號樓,系4層單排孔砌塊混合結構住宅試點樓(混凝土構造柱加局部芯柱方案)。根據設計要求,門窗邊口兩側及內縱橫墻交接處有混凝土芯柱,內外墻交接處有混凝土構造柱。以此繪制的墻體砌塊排列圖需要滿足下列原則:
　　（1）盡量做到孔對孔、肋對肋的排列,以提高砌塊墻體的整體性和良好的受力狀態。
　　（2）利用盡量少的塊型,探索出排列的規律,使管理、操作人員易于掌握、檢查,并有利于減少砌塊生產廠模具品種和產品運輸、堆放的工作量。
　　1.2砌塊排列要求
　　因砌塊規格尺寸是以100mm為模數。首先,建筑物各部位平面尺寸,包括層高應為100mm的模數,而且應盡量是偶數(這里指的是200mm、400mm、600mm……)。其次,建筑物的構配件尺寸,如門窗、過梁、圈梁、構造柱、陽臺梁、現澆板等,要在設計、圖紙會審中確定。如以100mm為模數,主砌塊為主,小型空心砌塊墻體有4種排列:
　　L/K1=α（1）
　　L/K1=α+K2（2）
　　L/K1=α+K3（3）
　　L/K1=α+K4（4）
　　式中：L———墻體長度;
　　K1———390mm×190mm×190mm主砌塊;
　　K2———190mm×190mm×190mm輔助塊;
　　K3———900mm×190mm×190mm輔助塊;
　　K4———390mm×190mm×190mm輔助塊;
　　α———對某一長度的墻體來說是常數。
　　式(1)、(3)排列實際上是一致的,也是最理想的組合,所以,要求模數是偶數。式(2)排列有兩種情況,一種為式中所列;另一種如不以K1為主砌塊的排列,也可能是α•K2的排列,但其砌筑時,第1皮全是K2,第2皮就沒有辦法做到孔對孔了。K4放置部位應該考慮以下幾種情況:
　　（1）不宜將K4置于墻體兩端,否則難以做到孔對孔、肋對肋;
　　（2）應避免放在砌體易開裂部位,如窗臺下兩側;
　　（3）如無法排列時,宜放在允許錯開的部位,如窗臺下中間部位。
　　式(4)應改為L(zhǎng)/K1=(α-1)+K2+K3或(L-L1)/K1=α+K1+K4=αK1+500。
　　總之,不管如何調整,都應該使砌塊肋不對肋,孔不對孔(以下稱為“禁區”)的長度盡量縮短,且不應該出現在芯柱部位或易裂部位。“禁區”有時需要適當錯開,以免受溫度等因素影響時,墻體沿灰縫產生裂縫。
　　1.3砌塊排列中應注意事項
　　（1）根據砌體規范要求,對砌體長度小于或等于500mm的墻體,不且留馬牙槎。
　　（2）排列時,門窗上口及窗下口兩側,宜盡量放置K1塊。如為木門窗框,其兩側上下宜留U形塊,以利于框100mm長錨固端伸入固定。
　　（3）如“禁區”長度超過500mm,應在水平灰縫中增加鋼筋網片,以增強砌體整體性。
　　（4）從層高來講,除去圈梁后,宜為偶數。如為奇數,繪制砌塊排列圖時,一是將K4平放;二是圈梁高度增加100mm厚素混凝土。前者方法不妥,后者會增加造價。筆者認為,就目前住宅建筑而言,層高一般為2.70m,圈梁高為300mm,層高為偶數。
　　（5）在外墻轉角、內外墻交接和內縱橫墻交接處,可以參照某市繪制的砌塊排列圖進行排列。
　　（6）特殊部位用特殊形塊,排列時應預先考慮。設計會審時,應注意門窗高、寬在平面中兩側的位置,必要時應適當考慮砌塊墻體的特殊性,以利于砌塊排列圖的繪制。
　　目前,就住宅設計而論,其開間尺寸、層高、門窗寬高均能滿足砌塊排列圖要求。繪圖中確有影響墻體結構之處,可與設計單位協商,酌情局部修改,以達到設計目的。
　　2砌塊的施工
　　2.1施工準備
　　2.1.1技術準備
　　（1）根據圖紙會審記錄、平面圖、立面圖、樓層標高和構造要求,繪制各墻砌塊排列圖,繪圖時要以主砌塊為主。
　　（2）根據設計要求、質量檢驗評定標準、國家和部委標準和排列方法等進行技術安全交底。
　　2.1.2材料準備

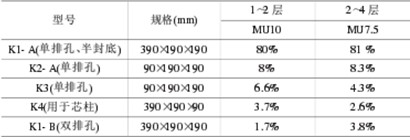

　　按設計要求繪出排列圖后,分類統計各塊型、規格需用量。暫時精確統計有困難時,可按砌塊總量參考表(見表1)所列比例分批、配套進場。此表系按內外墻交接處為構造柱,單排孔4層住宅混合結構,廚、廁隔墻為90mm厚統計的,另外,尚需要一部分U型塊和封底塊。
　　對其它原材料、半成品、成品的數量、技術條件要求等均和一般工程相同,其質量要求應按有關現行國家標準和規定執行。
　　
　　2.1.3現場準備
　　（1）現場排水要暢通,堆放砌塊的地方應堅實、墊高,并需備有防雨用具。
　　（2）視工程情況確定機具的型號和數量,所用機具包括砂漿拌和機、混凝土攪拌機、塔式起重機或井字架、瓦工常用工具以及自制水平縫鋪灰器、垂直灌漿器、垂直運輸砌塊用籠等。
　　2.2施工工藝(見圖1)
　　
　　圖1施工工藝流程圖
　　操作要求:
　　（1）基層處理同一般工程相同。按排列圖試作砌塊,操平立皮數桿。
　　（2）砌筑前應先盤角,每次盤角不超過3皮。新盤大角及時吊靠。盤角時,要對照皮數桿的磚層和標高。
　　（3）砌塊組砌不應有通縫,砌塊要孔對孔、肋對肋錯縫搭接。無法孔對孔、肋對肋砌筑時,允許在500mm長的范圍內以K5塊(290mm×190mm×190mm)調整,其搭接長度不應小于90mm;如仍不能保證時,應征得設計單位同意,采取其它措施,如加設拉結鋼筋放置砂漿層中。
　　（4）采用“反砌法”,砌塊一律應底面朝上砌筑。在鋪好的底層砌塊上用鋪灰器鋪滿砂漿,用瓦刀披滿灰漿,然后用雙手搬砌塊進行擠漿砌筑。砌塊固定好后,檢查丁頭縫砂漿是否滿灰,不滿處用灌漿器或瓦刀插入灰縫灌滿砂漿。
　　（5）構造柱部位砌筑應留馬牙槎,先退后進,進退寬度為90mm,每3皮砌塊放1皮鋼筋網片;圈梁底部用封底砌塊,芯柱底部用U型開口砌塊,便于清理雜物及鋼筋綁扎。
　　（6）木門窗兩側用木磚留設部位,特別是框上下兩端,應有U型開口砌塊,以便于安裝固定,如系鋼門窗,可在需固定處灰縫內預埋Φ8U型筋,以利于與鋼門窗框焊接。
　　（7）門窗框下側兩邊的砌塊,必須有K1或K1-A(前者為底,后者為半封底),以防窗臺下八字形裂紋,如門窗上口有過梁、圈梁者,其支座長度不應小于200mm。
　　（8）砌筑墻體時要保證墻面清潔,灰縫要橫平堅直,灰漿飽滿,平整度、垂直度要隨砌隨查,隨時校正偏差,嚴禁錘擊敲打,外墻面灰縫要隨砌隨勾縫(原漿勒縫或加漿勾縫)。
　　（9）框架結構的填充墻,應把預埋柱內連接筋拉出來,鋼筋伸入墻體長度不小于70cm;當框架填充墻砌至梁下最后一皮時,應用390mm×190mm×90mm或190mm×190mm×90mm砌塊斜砌塞緊,不得用粘土磚代替。
　　（10）砂漿和混凝土配合比由試驗決定,試塊留置數量應符合規程要求。
　　（11）砌筑時,嚴格按照《混凝土小型空心砌塊施工技術操作規程》操作,不得在規程所限制的部位內搭設或留腳手架孔。
　　（12）受雨淋含水率超過規定的砌塊不得使用,砌塊應保持干燥,在氣候特別干燥炎熱的情況下,可在砌筑前稍微噴水濕潤。
　　2.3確保砌體質量的措施
　　（1）使用鋪灰器和灌漿器,勾縫宜凹進墻面2mm。
　　（2）芯柱澆筑時,定量分批下料,每次下料不超過40cm高,宜用Φ25長筋沿孔洞垂直方向上下?lián)v實,并注意觀察墻體是否有變形和失穩。
　　（3）構造柱支模要采取適當措施,防止因支模拉接而在澆混凝土?xí)r使墻體變形。振搗時,不應重復多振,以免脹模、跑漿。
　　（4）與構造柱交接處的砌體馬牙槎挑出懸空砌塊,其上部應及時加壓配重,防止挑出砌塊傾斜。
　　（5）砌體灰縫中加放的聯結筋,其必須沿砌塊長度方向位于壁寬30mm范圍內放置。
　　（6）在干燥炎熱的天氣,待砌筑砂漿達到一定強度后(砌塊砌筑24h以后),可在墻面適當噴水養護,使砂漿不致因長期失水影響強度增長,但不可正對灰縫進行沖刷。
　　（7）實行掛牌制施工,做好“三檢”工作。
　　2.4安全措施
　　（1）操作人員作業除應執行建筑安全技術規程外,在砌筑砌塊墻體時,嚴禁站在墻身上進行砌筑、劃線;不準在腳手架上臥放2層以上砌塊,在樓面上砌塊不得集中堆放。
　　（2）嚴禁撞擊剛砌筑好的墻體,不得在墻身上行走。
　　（3）在砌塊墻上,不宜拉錨纜風繩,吊掛重物,也不應作為其它臨時支承點。
　　（4）每天砌筑高度不應超過1.4m,遇到6級以上大風或中雨應停止作業。同時,對已砌筑較高且無拉結的單片墻體,應采取上口臨時抗壓、覆蓋、墻體支撐的辦法,防止墻體傾倒,沖刷砂漿。
　　3結束語
　　隨著國內建筑節能及墻體改革政策,廣大地區限制黏土磚的使用力度也在加強,這就推動了墻改的步伐,對推廣和應用混凝土空心砌塊十分有利。
　　混凝土空心砌塊的生產本來并不復雜,作為墻體材料本身也沒有過多的要求,現在的黏土磚就是很好的例子。對混凝土空心砌塊作為承重墻體來說,最主要的一點就是強度。但是,就一般的混凝土小型空心砌塊強度也就僅在MV10～MV20就足夠了。
　　混凝土空心砌塊主要用來做承重,而且主要作為多層住宅建筑的承重墻體材料。就此范圍,我們也還有很多問題值得研究,還需要我們進一步的研究和完善,從而為更大量的推廣和應用創造可靠條件。
