摘要:隨著科學(xué)技術(shù)的快速發(fā)展，國內(nèi)建筑節(jié)能特別是墻體節(jié)能隨著建筑業(yè)的發(fā)展，外墻保溫技術(shù)得到提高。本文對玻化微珠保溫砂漿施工工藝及施工注意要點(diǎn)進(jìn)行論述。
　　關(guān)鍵詞:玻化微珠保溫砂漿；外墻外保溫；施工工藝
　　外墻外保技術(shù)在國內(nèi)得到廣泛應(yīng)用，因其明顯的優(yōu)點(diǎn)占居建筑市場主導(dǎo)地位。較為傳傳統(tǒng)的外墻外保溫技術(shù)主要有3大體系：EPS、XPS聚苯板玻纖網(wǎng)格布聚合物砂漿體系；現(xiàn)澆混凝土模板內(nèi)置保溫板體系；膠粉聚苯顆粒保溫漿料玻纖網(wǎng)格布抗裂砂漿體系，然而在市場調(diào)查中發(fā)現(xiàn)，采用板材類型作保溫材料的施工工藝是直接使用膠粘劑和鉚固釘將保溫材料依附于外墻立面上，對墻面垂直度要求很高，且膠粘劑的強(qiáng)度和抗老化性不易保證，而鉚固釘施工稍有不慎極易形成滲水點(diǎn)；采用聚苯顆粒砂漿，現(xiàn)場攪拌很難保證顆粒均勻分布。
　　玻化微珠保溫砂漿是由玻化微珠(VMB)、水泥及外加劑組成的單組分干混型高性能無機(jī)墻體保溫材料，可廣泛應(yīng)用于新舊建筑物墻體保溫工程，有效改善室內(nèi)熱環(huán)境。保溫系統(tǒng)由保溫隔熱層和抗裂防護(hù)層兩部分組成，其中保溫隔熱層采用玻化微珠（由火山熔巖礦物材料經(jīng)過加熱膨脹、玻化冷卻制成的表面玻化封閉、內(nèi)部多孔的不規(guī)則球狀體顆粒）做輕骨料，替代傳統(tǒng)的普通膨脹珍珠巖和聚苯顆粒作為保溫型干混砂漿的輕骨料，預(yù)拌在干粉改性劑中，形成單組份無機(jī)干混料保溫砂漿，現(xiàn)場加水?dāng)嚢杓纯墒褂茫�可直接抹于圍護(hù)結(jié)構(gòu)上。理論和工程實(shí)踐證明，玻化微珠保溫砂漿保溫工程是實(shí)現(xiàn)建筑物保溫節(jié)能的良好舉措。
　　一、 工程概況
　　某項(xiàng)目為兩棟高層建筑，一棟為31層，一棟為34層，建筑面積63859.52m2，設(shè)三層地下車庫（如圖1所示）。所處地域?qū)儆谙臒岫�暖地區(qū)南區(qū)，根據(jù)地區(qū)氣候條件，結(jié)合當(dāng)?shù)亟ㄖ�市場情況，經(jīng)建設(shè)、設(shè)計(jì)、施工、監(jiān)理等參建單位共同研究會審后，決定采用玻化微珠干混保溫砂漿技術(shù)替代擠塑聚苯乙烯泡沫塑料板進(jìn)行外墻外保溫施工。外墻保溫設(shè)計(jì)采用由界面層、無機(jī)中空微珠保溫砂漿層、抗裂防護(hù)層、耐堿纖維網(wǎng)格布、柔性耐水膩?zhàn)雍屯苛辖M成的無機(jī)中空玻化微珠保溫砂漿系統(tǒng)，其中保溫隔熱層厚度30mm，采用玻化微珠做輕骨料，替代傳統(tǒng)的普通膨脹珍珠巖和聚苯顆粒作為保溫型干混砂漿的輕骨料，預(yù)拌在干粉改性劑中，形成單組份無機(jī)干混料保溫砂漿，現(xiàn)場加水?dāng)嚢杓纯墒褂茫�可直接抹于圍護(hù)結(jié)構(gòu)上。
　　圖1
　　二、玻化微珠干混砂漿作業(yè)系統(tǒng)構(gòu)成
　　（1）涂料飾面系統(tǒng)結(jié)構(gòu)：
　　①基層（加氣混凝土砌塊或鋼筋混凝土墻體）；②混凝土墻面界面處理；③30厚保溫砂漿一道；④抗裂砂漿一道。；⑤鋪設(shè)耐堿網(wǎng)格布。；⑥抗裂砂漿一道；⑦涂料飾面系統(tǒng)。
　　（2）面磚飾面系統(tǒng)結(jié)構(gòu)：
　　①基層（加氣混凝土砌塊或鋼筋混凝土墻體）；②混凝土墻面界面處理；③35厚保溫砂漿（兩遍成活）；④抗裂砂漿一道；⑤鋪設(shè)熱鍍鋅鋼絲網(wǎng)，膨脹螺栓固定；⑥抗裂砂漿一道；⑦面磚飾面系統(tǒng)。

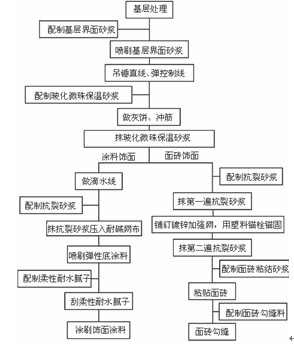

　　三、施工工藝
　　四、施工技術(shù)
　　4.1施工條件
　　（1）結(jié)構(gòu)工程全部完成，并經(jīng)有關(guān)部門驗(yàn)收合格。
　　（2）門窗框與墻體聯(lián)結(jié)處的縫隙按規(guī)范規(guī)定嵌塞。
　　（3）外墻表面的灰塵、污垢和油漬應(yīng)清理干凈。
　　（4）樣板已完成并驗(yàn)收合格。
　　（5）搭設(shè)腳手架。
　　（6）施工環(huán)境溫度不低于5℃，嚴(yán)禁雨天施工。
　　4.2基層處理
　　施工前清除墻面浮灰、油污、隔離劑及墻角雜物,保證施工作業(yè)面干凈,混凝土墻面上因有不同的隔離劑,需做適當(dāng)?shù)慕缑嫣幚怼Ｆ渌麎γ嬷灰�剔除突出墻面大�?0mm的異物保證干凈即可,不需特殊處理。
　　4.3配料
　　（1）按照料漿所需水灰比（1:1），先將水放入攪拌容器中，開動攪拌機(jī)，再將聚合物保溫干混砂漿慢慢放入加水后的攪拌容器中。
　　（2）攪拌機(jī)攪拌3～5min，使料漿成均勻膏體狀，即可使用。
　　（3）砂漿必須即配即用，1h內(nèi)用完。
　　4.4抹灰
　　（1）窗框安裝完畢后將窗框四周分層填塞密實(shí)，保溫層包裹窗框尺寸為10mm。
　　（2）貼餅沖筋，依據(jù)基層表面平整度、垂直度的實(shí)測結(jié)果和保溫層的設(shè)計(jì)厚度來確定灰餅厚度，操作時(shí)先貼上部灰餅，后貼下部灰餅，下部灰餅依據(jù)上部灰餅吊垂直來確定。灰餅和沖筋的材料采用保溫砂漿的同種材料，以免形成熱橋，保溫層最后一次抹灰時(shí)應(yīng)達(dá)到?jīng)_筋厚度。
　　（3）在清理干凈的墻面上，用配好的保溫料漿壓抹第一層（厚度不低于10mm），使料漿均勻密實(shí)將墻面覆蓋，稍待干燥后按設(shè)計(jì)要求抹至規(guī)定厚度，用大杠搓平，門窗、洞口、垂直度平整度均達(dá)到了規(guī)范質(zhì)量要求后，再在表面進(jìn)行收平壓實(shí)。
　　（4）抹灰厚度大于3cm時(shí)，可分二次抹涂，待第一次抹漿硬化后即可進(jìn)行第二次抹漿，抹涂方法與普通砂漿相同。
　　（5）保溫砂漿硬化后在其表面涂刮抗裂砂漿罩面，涂刮厚度為2～3mm，同時(shí)貼鋪抗堿網(wǎng)格布使其具有很好的防滲抗裂性能。同時(shí)對后續(xù)裝飾工程形成很好界面層，增強(qiáng)裝飾裝修效果。
　　4.5細(xì)部處理
　　（1）色帶：設(shè)計(jì)要求用色帶來體現(xiàn)立面效果時(shí)，在保溫砂漿施工完畢后，彈出色帶控制線，用壁紙刀開出設(shè)定的凹槽，深度約為10mm，處理時(shí)應(yīng)做工精細(xì)，保證色帶內(nèi)表面和側(cè)面的平整和光滑。抗裂砂漿施工時(shí)，色帶和大面同時(shí)進(jìn)行，色帶部位用專用小型工具，作出陰陽角，并保持平整和順直。
　　（2）滴水槽：根據(jù)設(shè)計(jì)要求彈出滴水槽控制線，然后用壁紙刀沿控制線劃開設(shè)定的凹槽，用抗裂砂漿填滿凹槽后將滴水槽嵌入凹槽，并與抗裂砂漿粘結(jié)牢固，然后將擠出的抗裂砂漿清理掉，確保粘結(jié)牢固。滴水槽的位置應(yīng)處于同一水平面上，并距窗口外邊緣距離相等。
　　4.6外裝飾
　　保溫砂漿屬于柔性涂層，所以嚴(yán)禁在其表面進(jìn)行剛性涂層施工。其外裝飾可以按照設(shè)計(jì)要求進(jìn)行涂料裝飾、貼瓷磚、干掛石材等，但與其配套使用的涂料，必須是彈性涂料和柔性耐水膩?zhàn)右约皩Ｓ妹娲u粘結(jié)劑等，以保證施工效果。
　　五、施工要點(diǎn)
　　（1）聚合物保溫砂漿和抗裂砂漿是按照專業(yè)配方配置好的袋裝材料，現(xiàn)場施工只需按照要求加水?dāng)嚢瑁�不需添加任何外加劑，但需�?yán)格按照配比調(diào)配，配制好的砂漿要即時(shí)用完。
　　（2）采用機(jī)械攪拌方式，攪拌時(shí)間確保3min，保證施工質(zhì)量。
　　（3）產(chǎn)品運(yùn)到工地注意防水、防潮、貯存期不宜超過3個(gè)月。
　　（4）施工完畢后應(yīng)注意成品保護(hù)，墻面避免磕碰及水沖浸泡，并保持室內(nèi)通風(fēng)干燥，冬季施工注意防凍。
　　（5）每次施工完畢，要及時(shí)清洗干凈施工工具和攪拌器材，以免影響下次使用。
　　六、結(jié)束語
　　綜上所述，利用玻化微珠保溫砂漿進(jìn)行墻體保溫，符合相關(guān)建筑節(jié)能標(biāo)準(zhǔn)，施工方便，不占建筑空間，在建筑市場得到廣泛應(yīng)用的原由之一。
