摘要：文章對民用建筑物內的應急照明的供電方式及其控制方案進行了探討。
　　關鍵詞：應急照明，供電，控制方式，蓄電池，消防控制模塊，節能
　　1引言
　　火災事故照明是指在火災事故情況下，正常照明電源和其他非消防電源均停了，此時通過設置應急照明保證仍須工作的一些房間及人員疏散走道的照明。火災事故證明，有的建筑發生火災造成嚴重的人員傷亡事故，其原因固然是多方面的，但與有無應急照明和疏散指示標志也有一定關系，可見設置火災事故照明是相當重要的。
　　為防止觸電和通過電氣設備、線路擴大火勢，需要在火災時及時切斷起火部位及其所在防火分區的電源，如無事故照明，人們在驚慌之中勢必混亂，加上煙氣作用，更易引起不必要的傷亡。可見，在建筑電氣照明設計中，火災事故照明設計是一個重要的部分。根據國家頒布的規范，許多單層建筑、多層建筑及高層建筑的特定部位均應設置火災事故照明。由于每位設計工程師的認識不同，在實際設計中火災事故照明的系統設計也有區別，以下列出不同形式的系統，并比較其是否滿足規范的要求及合理性，從而得出最適合的系統。
　　2應急照明設計的相關規范
　　關于應急照明的設計,國家規范有多處作出了明確規定，設計人員都應遵循。
　　《民用建筑電氣設計規范》JGJ16-2008中有關應急照明供電設計的條款（13.9.12等）指出：應急照明應由兩路電源供電，在重要場所或供電條件不具備兩個電源或兩回線路時，還應設置有蓄電池的應急照明燈或用蓄電池組供電：帶蓄電池的應急照明燈可接自本層（本區）配電盤的專用回路，或防災專用配電盤。
　　《火災自動報警系統設計規范》ＧＢ５０１１６－９８第６.３.１.８條規定：“消防控制室在確認火災后，應能切斷有關部位的非消防電源，并接通警報裝置及火災應急照明燈和疏散標志燈。”
　　由此可見，應急照明設計的關鍵點在于：應有兩個獨立的電源和火災時應急燈具能自動點亮。實際設計中還應考慮節能問題，當應急照明作為正常照明的一部分并與此同時使用時，有些區域如樓梯間、走廊、電梯廳等處要求應急照明燈也要有延時自熄的功能，以節省電能。
　　3應急照明電源的種類
　　由應急照明供電方式的選擇，應考慮應急照明的種類、轉換時間、持續工作時間、各種電源的特點及實際工程的要求等多種因素，做到安全可靠、技術先進、經濟合理。
　　3.1由電網獨立電源供電。要求由外部引來兩路獨立電源供電，確保一路故障時，另一路仍能繼續工作。這種電源具有轉換時間易滿足要求、持續工作時間長、供電容量不受限制的特點。但是，在目前的城市供電條件下，要得到兩路完全獨立的高壓電源的可能性比較小。在大部分情況下，供電部門不能提供完全獨立的兩路高壓電源，或者雖然能夠提供但因為投資過大而被建設方否決；
　　3.2由柴油發電機組供電。其特點是供電容量和供電時間基本不受限制，但由于機組投入運行需要較長時間，經常處于后備狀態的機組，停電時自啟動時間規范要求小于３０ｓ，因此只能作為疏散照明和備用照明，而不能用于安全照明及某些對轉換時間要求較高的場所的備用照明。這種電源在高層建筑中常常為滿足消防用電要求而設置，專門為應急照明設置是不經濟的；

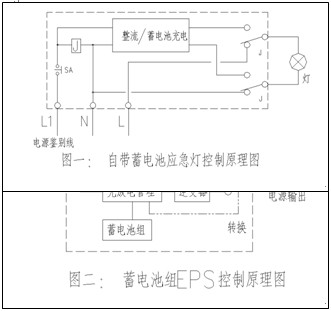

　　3.3采用蓄電池電源。當采用燈內自帶蓄電池(原理圖見圖一)即自帶電源型應急燈時，其優點是供電可靠性高、轉換迅速、增減方便、線路故障無影響、電池損壞影響面小，缺點是投資大、持續照明時間受容量大小的限制、運行管理及維護要求高。這種方式適用于應急照明燈數不多，裝設較分散，規模不大的建筑物。當采用集中或分區集中設置的蓄電池組供電方式(原理圖見圖二)時，其優點是供電可靠性高、轉換迅速，它與燈內自帶蓄電池方式相比投資較少、管理及維護較方便，缺點是需要專門的房間、電池故障影響面大，且線路要考慮防火問題。這種方式適用于應急照明種類較多、燈具較集中、規模較大的建筑物。
　　
　　
　　
　　在實際工程設計的過程中，由于對系統的要求和應用范圍不相同，所以僅僅選擇上述某一種電源形式有時是很難滿足要求的，也很難做到安全可靠，經濟合理。因此供電方式的確定要結合消防動力負荷綜合考慮，同時選擇兩種及兩種以上的應急照明電源。應急照明燈數不多，規模小的建筑物選用自帶蓄電池的供電方式，規模較大的高層建筑和一些特殊重要的建筑采用電網獨立電源供電，配以發電機組或蓄電池組，或者采用由發電機組與自帶蓄電池相結合用的供電方式。
　　4應急照明的控制形式

　　應急照明的控制一般可有三種形式：
　　4.1 應急照明燈具全天２４小時點亮。火災發生時，由于燈始終是亮的，不會影響人員疏散，也不必由消防控制中心控制。這種方式的缺點是耗費電能，對燈具的工作壽命也有影響；
　　4.2 應急照明燈具全部自帶蓄電池，平時由現場的蹺板開關就地控制開閉，火災時由消防控制中心切斷其外部的供電電源，由燈具自帶蓄電池供電，保證燈具的點亮。這種方式的缺點是一次性投資大（燈具必須自帶蓄電池），燈具維護工作量也很大；
　　4.3 應急照明作為正常照明的一部分并與其同時使用，當正常照明因故失電時，無論應急照明的控制開關處于何種狀態（開／閉），都應自動點亮。這種方式是比較理想的控制方式，但要求布線時必須增加一根控制線。
　　
　　5典型應用方案：
　　根據上述，應急照明的供電方式和控制方式可以組合出很多種方案，下面列舉幾種方案供大家參考，并給出接線原理圖。

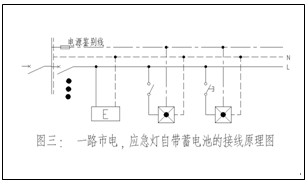

　　5.1 一路市電供電，所有應急燈自帶蓄電池組，市電斷電時，應急照明自動點亮，其接線原理圖見圖三。本方案多用于三類建筑的應急照明。
