【摘要】本文闡述了10kV及以下配電網絡的功率分布、電網規劃經濟運行、低壓三相平衡管理等降低線損的技術措施。
　　【關鍵詞】電能損耗；線損措施
　　
　　線損率是電力企業反映電能損耗和技能水平的指標，它關系到電力企業的經濟效益，同時也是企業管理水平的綜合反應。目前許多地區都35kv及以上電網線損率基本和理論值持平，10kV及以下線損成為影響線損率的主要因素。文章就10kv及以下線損的產生及降損措施進行如下分析：
　　1．線損的技術分類及產生的原因
　　電網的線損按性質可分為技術線損和管理線損。技術線損又稱理論線損，它是電能在電網傳輸過程中各元件所產生的電能損耗的總稱。其產生的原因主要有二個方面：一是電阻損耗。由于這種損耗是由電網中導體自身的電阻引起的，且隨導體中電流的大小變化而變化，故稱電阻損耗或可變損耗。二是磁場作用產生的電能損耗。由于這種損耗與電氣設備接人的電網電壓有關，電壓一定，損耗不變，故稱固定損耗。技術線損可通過理論計算來預測，通過采取技術措施來達到降低的目地。管理線損是由計量、計量裝置誤差、管理不善以及電網元件漏電引起的電能損失。由于這種損失無規律可循，又不易測算，通常又稱之為不明損耗。主要包括三方面：一營銷管理環節：抄表、核算過程中的差錯引起的損失;二是計量管理環節：計量裝置安裝工藝不規范引起的損失，計量裝置本身的精度引起的誤差;三是用電管理環節：電網漏電引起的損失，客戶竊電引起的損失。管理線損通過加強管理來達到降低的目地。
　　2．技術降損采取的最主要措施
　　2.1提高無功補償能力，增加功率因數
　　眾所周知，在電力網里無功功率消耗是很大的，大約有50%的無功功率消耗在輸、變、配電設備上，50%消耗在電力用戶。為了減少無功功率消耗，就必須減少無功功率在電網里的流動。提高功率因數是減少無功功率損耗的一個很好的方法。
　　由△P%=[1一(cos2α1/cos2α2)×100%可以看出，cosα提高，電能損耗將降低。

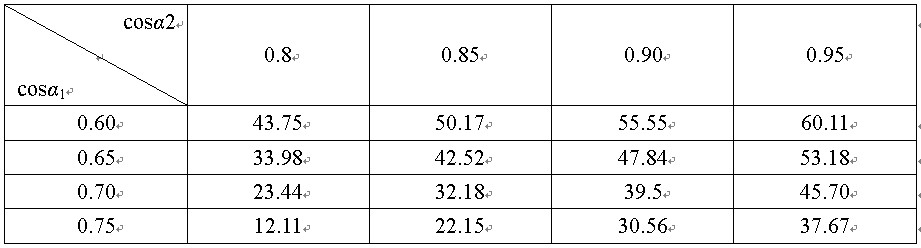

　　表1提高功率因數降低有功損耗百分率


　　　例如功率因數由0.7提高到0.85，如表1所示則線路有功功率損耗比原損耗降低了32.18%。
　　提高功率因數主要采用集中補償方式和分散補償方式。集中補償方式就是在變電站站內母線上設置一組或多組電容器組，根據電壓和功率因數需要投切，以達到減少變壓器及上級電網的功率損耗，提高輸變電設備有功出力為目的。變電站集中補償基本上應與本級電網設備無功消耗相平衡，并且是就地補償方式的補充。這種補償方式節能效果不如線路分散補償效果顯著，但系統電壓低時，能改善電壓質量。
　　分散補償方式就是在線路上進行補償，在線路上取一點補償時，最優補償地點從首端起線路總長的1/2一4/5處，補償容量為全補償的1/2一4/5，這時的節電效率在80%左右。如果線路分支較大或線路較長負載自然功率因數低，可采用分進行支線分段補償式，在每一補償段或分支中的補償地點和補償容量的選擇，按前上述原則選取，可取得更高的節電效率。線路分散補償簡單、投資少、設備利用率高，是應推廣的一種補償方法。
　　2.2結合配電網規劃管理，降低線損
　　配電網規劃旨在改造和加強現有電網結構，擴在配電網規劃初期就把降損節能考慮進去，合理安排電源點分布。電源應盡量布置在負荷中心，負荷密度高，供電范圍大時，優先考慮兩點或多點布置，有顯著的降損節能效果，同時也能有效的改善電壓質量。電源出線也要考慮好負荷大小，合理進行安排，避免出線由于出線負荷嚴重不平衡造成的變電站兩臺主變的負載率嚴重失衡。
　　在電源點確定后，確定電壓等級是除了要滿足近期電網供電安全、穩定、可靠的要求，更應該能適應系統遠景發展，確定良好的效益。因為電壓提高一個等級，在輸送容量不變的情況下可以降低線路損耗。
　　由于△P%=[(U2N2/U2N1)一1]×l00%，當電壓等級由35kV升壓為100kV時，如表2所示負載損耗降低89.9%。

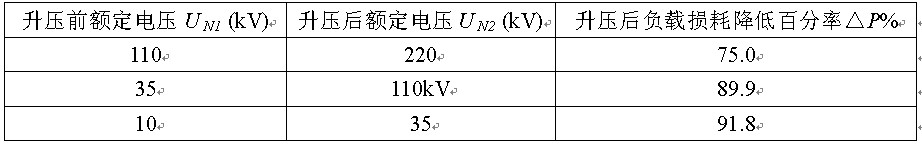

　　表2電網升壓后負載扭耗降低百分率


　　10kV及以下新出線和線路改造方面應該嚴格貫徹《天津市電力公司10kV及以下配電網設備改造技術要求》，城區10kV線路供電半徑不大于2公里，農村不大于5公里;0.4kV供電半徑市區不大于100~200米，農村地區不大于400的要求進行改造。對于線路導線截面：主于線選用JKLY150mm2絕緣導線;支線選用JKLY—95mm2絕緣導線;有聯絡的支線也選擇JKLY—150mm2絕緣導線。舊變壓器改造一律更換為S11—M全密封低耗能配電變壓器。
　　2.3調節三項負荷就地平衡降低線損
　　三相負荷不平衡，特別是低壓網絡，既影響變壓器的安全運行又增加了線損。配電網改造后，若干路下戶線從某桿基上引下，此處即接火點，簡稱接點。接點平衡，即該接點處的單相負荷均衡地分配到三相上，則負荷就地平衡。即所有接點平衡一所有區段平衡一線路出口平衡;所有線路出口平衡一變壓器出口平衡。可見接點平衡即用電戶就地平衡，才能達到低壓電網處處平衡，達到最理想的降損效果。當然，對于實際線路，很難保證所有接點就地平衡，(如三路差距大，或者只有一路或二路下戶線)，可以通過下一個接點使之平衡，即就近平衡，使不平衡的區段最短。
　　不過此工作實際操作起來比較復雜，因為電網中電流不斷變化，需要摸清規律確定一個最佳時刻三相負荷平衡為基準，兼顧其他時刻。向時也需要摸清每一個臺區下所有用戶情況，特別是農村低壓臺區還是比較困難的。
　　3管理降損采取的措施
　　3.1加強理論線損計算
　　理論線損計算是降損節能的一項重要技術手段。線損理論計算的結果就是線損管理工作的目標，達到這個目標，管理線損就降為零。在電網結構不變的情況下，這是最理想的管理結果。但是電阿是在不斷發展變化的，線路切改比較頻繁，我們要根據天津市電力公司理論計算管理辦法，要求運行部門積累線路、設備參數資料。在線路新建或改造竣工后立即更改相應線路參數圖，做到及時準確。除了按照華北電網公司要求進行理論計算外，每個季度還要進行線損理論計算工作。特別是在電網發生較大變化時。通過對每個季度理論損失的對比和分析，摸清網絡的潮流分布和變化規律，分析整個線路的負載系數是否處在經濟運行區域，在理論損失率超過一定數值時，應考慮對電網結構進行調整或改造，使電網處于一個經濟的運行狀態。
　　3.2實施分線分臺區承包管理
　　全面實行了10kV配電線路和配電變壓器臺區的承包管理對降損的作用不言而喻，最主要的是要科學合理地制定10kv配電線路(含變臺變損)、低壓臺區線損承包指標。10kv線損可以采用同期抄表和線損理論計算值及實際經驗相結合的方法科學合理地確定線損責
　　任值，達到“合理與公平”的要求，使多數責任者通過積極努力，能夠完成責任指標，達到節能降損目的。臺區線損承包比較復雜，可以利用臺區監測儀來集的實測數據和低壓理論計算數據相結合的原則確定責任基準值。確定責任基準值以后，再根據供電半徑長短、負荷分散程度、設備狀況等實際情況，根據實際經驗認真分析，分別另加管理系數：負荷集、地理條件好、設備狀況好的臺區，系數為1.0(即加管理系數)。負荷不夠集中、地理條件一般、供半徑在soom左右的臺區，系數為1.1。負荷分、地理條件差、供電半徑大于soom的臺區，系數
　　1.2。將臺區線損責任基準值乘以管理系數，即確定的臺區線損的承包值。如果對于農村地區分區承包有困難的，可以分村承包，即能節省人力也取得不錯的效果。指標和責任人確定后，要制定分線分臺區線損核管理辦法，按月考核，按季兌現，做到有獎有罰，高大家積極性。實踐證明，實施線損分線分臺區包，只要措施到位，責任到人，堅持過程控制，保證損措施的落實，就能收到顯著的效果。
　　3.3做好用電營梢管理
　　l)要加強抄、核、收工作，杜絕估抄、漏抄和錯抄現象。及時分析掌握用戶用電變化情況，防止由少抄、估抄電量引起線損率異常波動。
　　2)加強電量、電價、電費的核算管理，積極推廣算機核算工作，減少核算差錯，確保電量、電價、電正確無誤。
　　3)加強計量管理工作，設立專(兼)職計量管理員，負責對客戶電能表要實行統一管理，建立臺帳，統一按周期修、校、輪換，提高表計計量的準確性。推廣應用新型電能表或長壽命電能表，并可適當采用集中抄表系統，堅決淘汰老型號電能表。對大中用戶及可疑用戶安裝高、低壓計量裝置各一套，互為考核;對電能表的安裝運行管理工作要嚴肅認真，設專人負責，做到安裝正確合理。
　　4)加強用電檢查工作，認真開展用電大普查防止竊電和保證正確計費。重點查個體經營者、高壓用戶和低壓小動力用戶的電能表鉛封、電流互感器比值與卡片是否相符、互感器是否有燒毀、短路線及其它違章、竊電現象。對發現的違章、竊電戶應根據《中華人民共和國電力法》等有關法規的規定預以嚴厲打擊，堅決制止。由于竊電行為一般比較隱蔽，所以還應根據其特點和可能采取的方式，同公安部門合作不定期不定時進行突擊檢查。同時要積極采用防竊電技術措施，如采用防竊電多功能電能表，防竊電計量箱，配電柜等。
　　3.4科學做好線損分析
　　每個單位每月都會召開經濟活動分析會或者營銷分析會，線損分析是最重要要一項內容。在開展線損分析時，要針對線損管理指標體系的有關內容做好以下方面分析：
　　1)電量平衡分析，主要用于變電站母線電量平衡分析。計量總表與分表電量的比較，用于監督電能計量設備的運行情況和變電站本身耗能情況。這是很有效的分析方法，能夠及時發現問題，及時采取措施，使計量裝置保持在正常運行狀態。
　　2)理論線損與實際線損對比分析，實際線損與理論線損的偏差的大小，能看出管理上的差距，能分析出可能存在的問題，找出管理中存在的問題并采取相應措施。如果實際線損率過高，說明電力網漏電嚴重或管理方面存在的問題較多，或許兩個方面都存在問題;如果理論線損過高，說明電力網結構、布局不合理，電網運行不經濟。其中如果固定損耗所占比重較大，這說明設備處于輕負栽運行狀態，配電變壓器負荷率低或者電力網長期在高于額定電壓下運行;
　　3)當月與同期值對比分析。由于同期的氣象條件和客觀現狀比較一致，有些用電負載與季節有聯系，隨季節變化而變化，如農業用電。與歷史同期的數值比較有很大的可比性，通過比較能夠發現問題;
　　4)本單位的線損完成情況與周圍單位比，進行同業對標工作。與先進單位比較，能發現自己在電網結構和管理中存在的差距。月度線損分析應該有重點，有針對性。除了上述四大方面進行分析外，還應該深人分析尤其是對未完成線損承包指標的線路和臺區要組織專題分析和現場分析，查明原因制定針對性的措施。
　　4結束語
　　總之降損節能工作是一項系統工程。降損管理人員除了采取各種技術措施和管理措施外，還需要根據電網實際需要，選擇適合本地電網的降損措施，以取得更高的社會效益和經濟效益。同時也要抓職工思想、人員素質、業務技能、技術培訓等軟件管理。只有兩者密切結合，才能取得線損管理的最佳成效。
