摘要：本文研究了脈沖高壓靜電場(chǎng)與磁場(chǎng)復(fù)合作用對(duì)工業(yè)循環(huán)水的阻垢特性。發(fā)現(xiàn)脈沖高壓靜電場(chǎng)和磁場(chǎng)復(fù)合作用于水處理的CaCO3垢和CaSO4垢的阻垢方面是有效可行的，能夠很好的抑制水垢的生成以及在換熱面上的沉積。
　　關(guān)鍵詞：脈沖高壓靜電場(chǎng)；磁場(chǎng)；阻垢；
　　
　　工業(yè)用水系統(tǒng)中發(fā)生的結(jié)垢問(wèn)題，對(duì)工廠設(shè)備的有效利用危害很大，它可能導(dǎo)致生產(chǎn)效率下降、費(fèi)用提高，和引起設(shè)備和人身事故。所以，應(yīng)該采取合理的水處理技術(shù)對(duì)水質(zhì)加以處理，最大可能的排除這些障礙，達(dá)到所要求的用水指標(biāo)。
　　本次實(shí)驗(yàn)在已有的脈沖高壓靜電水處理的基礎(chǔ)上再增加磁場(chǎng)處理，以彌補(bǔ)彼此的不足并增強(qiáng)水處理的效果，更好的發(fā)揮它們的優(yōu)越性。
　　實(shí)驗(yàn)現(xiàn)象：在沒(méi)有經(jīng)過(guò)脈沖高壓靜電場(chǎng)、磁場(chǎng)復(fù)合處理的情況下，水箱底部以及側(cè)壁均附著一層白色的晶體，電加熱器外壁上也明顯附著一層白色的垢層；而經(jīng)過(guò)脈沖高壓靜電場(chǎng)、磁場(chǎng)復(fù)合處理之后卻觀察不到此現(xiàn)象。
　　1. 阻垢率
　　1) 電磁復(fù)合處理對(duì)CaCO3垢的阻垢率
　　循環(huán)處理8h之后，取出經(jīng)過(guò)脈沖高壓靜電場(chǎng)、磁場(chǎng)復(fù)合處理以及脈沖高壓靜電場(chǎng)處理和未處理實(shí)驗(yàn)裝置中的電加熱器，分別稱重，實(shí)驗(yàn)結(jié)果如下表：

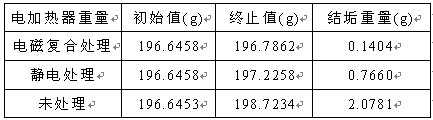

　　表1電磁復(fù)合處理、靜電處理與未處理的CaCO3垢重

　　阻垢率公式為：
　　(4-1)
　　式中：－阻垢率，%；
　　－未處理裝置中電加熱器的垢量，克；
　　－經(jīng)過(guò)處理之后電加熱器的垢重，克。
　　于是，由上式可得出電、磁復(fù)合處理的阻垢率為：
　　
　　得出靜電處理的阻垢率為：
　　
　　分析：從實(shí)驗(yàn)結(jié)果來(lái)看，脈沖高壓靜電場(chǎng)和磁場(chǎng)復(fù)合作用于循環(huán)水的阻垢方面，能起到很好的效果，明顯減少了CaCO3垢在換熱面上的沉積，阻垢率達(dá)到93.2%；而單純用脈沖高壓靜電場(chǎng)對(duì)水進(jìn)行處理，雖然也有一定的阻垢作用，可是阻垢率不高，只達(dá)到63.1%，電、磁復(fù)合處理的阻垢率比單純用靜電場(chǎng)處理提高了47.7%。顯而易見(jiàn)，脈沖高壓靜電場(chǎng)和磁場(chǎng)復(fù)合作用于水處理的CaCO3垢阻垢方面是有效可行的，能夠很好的抑制水垢的生成以及在換熱面上的沉積。
　　2) 電磁復(fù)合處理對(duì)CaSO4垢的阻垢率
　　循環(huán)處理8h之后，取出經(jīng)過(guò)脈沖高壓靜電場(chǎng)和磁場(chǎng)復(fù)合處理以及脈沖高壓靜電場(chǎng)處理和未處理實(shí)驗(yàn)裝置中的電加熱器，分別稱重，實(shí)驗(yàn)結(jié)果如下表：

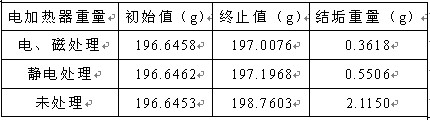

　　表2電磁復(fù)合處理與未處理的CaSO4垢重

　　靜電處理的阻垢率為：
　　
　　分析：從本實(shí)驗(yàn)結(jié)果來(lái)看，靜電處理對(duì)CaSO4晶體在換熱面上的沉積具有較好的阻垢效果，在這方面比用磁場(chǎng)處理具有優(yōu)越性，阻垢率達(dá)到74.0%；采用脈沖高壓靜電場(chǎng)和磁場(chǎng)復(fù)合處理之后，阻垢率達(dá)到82.9%，明顯減少了CaSO4垢的生成；可見(jiàn)，脈沖高壓靜電場(chǎng)和磁場(chǎng)復(fù)合作用于循環(huán)水中的CaSO4垢的阻垢方面，具有很好的阻垢效果，這樣就可以彌補(bǔ)單純用磁場(chǎng)處理對(duì)CaSO4垢的抑垢效果差這一缺點(diǎn)，顯示出電、磁復(fù)合處理的優(yōu)越性。
　　2.電、磁復(fù)合處理與未處理水樣的電導(dǎo)率值比較
　　下圖是電磁處理水與未處理水的電導(dǎo)率隨時(shí)間的下降值：
　　

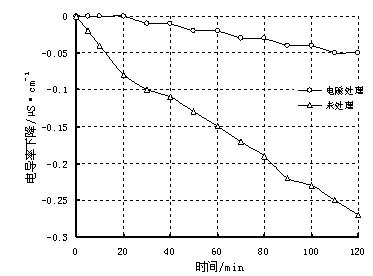

　　圖1電、磁處理水與未處理水隨時(shí)間變化的電導(dǎo)率下降值
　　分析：從實(shí)驗(yàn)結(jié)果看出，未處理水樣的電導(dǎo)率迅速下降，而經(jīng)過(guò)電、磁復(fù)合處理的水樣的電導(dǎo)率呈緩慢下降趨勢(shì)。電導(dǎo)率下降是因?yàn)樗�中成垢的陰�?yáng)離子結(jié)合成CaCO3并結(jié)晶析出使導(dǎo)電能力減弱。由于CaCO3在水中具有反常溶解度，隨著溫度升高在水中的溶解度反而下降。因此未處理水樣隨著水溫升高，CaCO3晶體在水中迅速析出，電導(dǎo)率也就迅速下降；而經(jīng)過(guò)電、磁處理后的水樣，電導(dǎo)率下降緩慢，這說(shuō)明脈沖高壓靜電場(chǎng)和磁場(chǎng)復(fù)合處理明顯抑制了成垢陰陽(yáng)離子的結(jié)合，也就是抑制了CaCO3在水中的結(jié)晶析出，這也是電磁處理能阻垢的原因之一。
　　
　　參考文獻(xiàn)：
　　[1]中華人民共和國(guó)國(guó)家計(jì)委交通能源司，中華人民共和國(guó)國(guó)家統(tǒng)計(jì)局工業(yè)交通司編，中國(guó)節(jié)能，北京：中國(guó)電力出版社，1998
　　[1]李朝緒，鍋爐排污和水垢清除，天津：科學(xué)技術(shù)出版社，1980
