摘要：本文對電力光纖通信網的生存性機制進行了探討，介紹了幾種可應用的保護機制。在實際應用中應當根據現場情況，各網區特點和需要，選取不同的保護方式，以提高網絡的生存性，保證電網各種業務信號的正常傳送。
　　關鍵詞：電力光纖；網絡保護；SDH；
　　1SDH環網之間互連的生存性問題
　　在電力光纖通信網中，根據一定電壓等級和信號傳輸需要配備的SDH光纖網絡的速率各有不同，如省級電力網中220kV及以上等級站點、各級地調和中調之間網絡建設，根據業務的匯聚需求，一般達到2．5Gbit／s(或10Gbit／s)及以上容量，而110kV及以下等級站點的接入環網則有622Mbit／s和155Mbit／s等。環網之間的互連也要考慮生存性問題，在此我們提出幾種環網互連時可采用的保護方式。
　　1．1高速網與低速網之間的互連
　　以2．5Gbit／s網絡與622Mbit／s網絡相連為例，一般利用ADM設備有兩種互連的方法：
　　1)利用低速的支路接口相連這種相連方式要求2．5Gbit／s與622Mbit／s的ADM設備具有相同粒度的分插復用能力，如STM一1，VC-4等。通過利用2．5Gbit／s系統的支路接口與622Mbit／s系統的支路相連，兩個環網之間是相互獨立的，此時SDH節點在上下路端口能
　　終結故障，所以實現跨環業務的保護時，兩種環網根據實際應用中業務類型分布和業務結構，既可同時采用通道保護方式或復用段保護方式，也可以一個環采用通道保護環，另一個采用復用段保護環。
　　2)利用2．5Gbit／s的支路和622Mbit／s的群路相連我們可以利用2．5Gbit／s系統的ADM設備的支路接口直接接入622Mbit／s系統，這時兩個環形網是通過一個節點的群路接口和支路接口相連，所以這兩個環網相對不獨立，雖然網管在分插復用上的指配變得簡單，但是因為低速環的群路速率為高速環的支路速率，所以要實現跨環保護，低速環必須采用復用段的保護方式，而高速環可以自由選擇采用通道保護環或者復用段保護環。
　　1．2同速率網之間的互連
　　對于同速率環之間的互連，一般采用低速的支路作為連接接口，這時兩個環網是相對獨立的，其跨環業務的保護既可采用通道保護方式，也可采用復用段保護方式。在SDH環網互連時采用支路接口相連的方法解決跨環保護的問題，雖然在網絡資源上會有一定的浪費，但是網絡配置簡單，故障排除快，而環網盡量使用通道保護環，能在保證網絡可靠性和生存性的同時降低網絡復雜度。
　　2網絡的生存性分析
　　網絡生存性是指當網絡設備發生故障時，網絡能夠維持某種可接受的服務水平的能力。實現網絡生存性一般有兩類方法：保護和恢復。保護和恢復均是在網絡故障條件下，使受損的業務得以重新運行的具體措施。一般來說，用于保護的實體和工作實體是并存的，保護資源一般需要提前預留，利用冗余資源完成保護功能。當然在允許的情況下，保護資源也可以為無須保護的低優先級業務服務，而一旦網絡失效發生，網絡便通過自動切換來實現保護，倒換速度基本能滿足不大于5Oms的故障恢復時間，符合電力系統繼電保護和安全穩定裝置等特殊業務信號傳送的要求，在電力通信網中應用廣泛，但網絡利用率較低。恢復則通常利用節點之間可用的任何容量，包括預留的專用空閑備用容量、網絡專用的容量乃至低優先級業務可釋放的額外容量，其實質是在網絡中尋找失效路由的替代路由以恢復通信。使用網絡恢復可大大節省備用資源，具有較高的網絡資源利用率，但當前常見的恢復倒換一般由外部網絡操作系統控制，實現過程復雜，及時性和可靠性沒有保護方式高，現在已有的利用數字交叉連接(DXC)設備進行的恢復一般需要幾百毫秒到幾分鐘的時間。
　　3SDH網絡的保護和恢復方式
　　在電力光纖通信網中絕大部分的網絡是由SDH同步傳送網構成的，SDH典型的自愈網有線路保護倒換、環形網保護以及基于DXC設備的保護和恢復等。其中線路保護一般用于點對點通信，通常配備1+1(一個主工作系統和一個備用工作系統)或N：1(N個主工作系統和一個備用工作系統)主備切換系統，但當光纜被切斷時(一般主備纖芯在同一根光纜)，保護即失效。這種方法是SDH早期應用的比較經濟的網絡保護方式。而DXC保護和恢復是利用交叉設備強大的交叉能力靈活組網，具有規劃容易、易于發展和網絡利用率高的優點，但DXC設備比較昂貴，當節點眾多時，會出現恢復時間長、網管系統復雜性較高的問題。至于環形網，強大的自愈能力、簡單而有效的保護功能和較靈活的組網方式使其成為了SDH網絡結構中應用最為廣泛的一種。下面具體分析幾種主要的網絡保護與恢復技術。
　　3．1SDH環網的保護技術
　　SDH環網中主要有雙纖單向通道保護環、雙纖單向復用段保護環、雙纖雙向通道保護環、四纖雙向復用段保護環和雙纖雙向復用段保護環等5種保護方式。下面就其中典型的兩種進行分析：
　　1)雙纖單向通道保護環

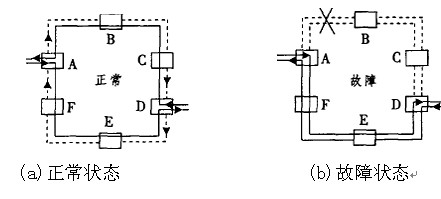

　　雙纖單向通道保護環如圖1所示，使用的是雙饋方式(1+1保護)，“首端橋接，末端倒換”的結構，以并發優收的方式工作。即每一節點的支路信號同時送入兩根光纖，以相反的方向傳送，在接收端節點同時收到兩個方向的業務信號，按照優劣決定選取其中的一個。當環中某段光纖出現故障時，通道優劣狀態改變，系統將自動切換通道，使業務信號得以維持。這種保護原理簡單，在監測到光信號丟失(LOS)或告警指示信號(AIS)后，即執行保護倒換，無需等待信令傳遞，只經歷光接收端切換時間，倒換時間一般以l0ms計，可滿足對電網穩定至關重要的安穩自動控制信號的傳輸時間<15～30ms、以及點對點繼電保護實時信號傳輸時間在5～10ms以內的要求。
　　
　　
　　　　
　　                                                                             圖1雙纖單向通道保護環
　　2)四纖雙向復用段保護環
　　這種保護結構有兩根工作光纖和兩根保護光纖，其中一根工作光纖形成順時針工作信號環，另一根工作光纖形成逆時針工作信號環，它們的保護光纖分別形成與工作光纖反方向的兩個保護信號環。當通信環出現故障時，鄰近節點便執行環回。這種結構在環網結構中可靠性最高，出現故障執行保護后仍然是個雙環系統，可抗多點故障，但成本很高，切換時間長。
　　在這類環中，如果利用時隙交換技術，將兩根同方向的工作光纖和保護光纖上的信號合在一根光纖上，各占一半時隙，四纖環可以簡化為雙纖環，其結構與雙纖單向通道保護環類似。該保護方式通過利用開銷中的K1和K2字節監測故障信息，并觸發環回保護切換。由于環回操作需要本端和遠端共同控制，所以保護切換時間為環回切換時間加上信令處理時間，環回切換時間以10ms計，信令處理時間(環上最大節點數為16)約為15．75ms／2，基本滿足<50ms的標準。雙纖雙向復用段保護環由于具有“時隙可以重復使用”的優點，特別適用于業務量分散的應用場合，即環網中的各個節點之間，尤其是相鄰節點之間的業務流量比較多，而且分布比較均勻的情況。
　　四纖雙向復用段保護環一方面具有“時隙可以重復使用”的優點，另一方面同步復用設備一般采用雙系統結構設計，還具有區段保護功能，適用于業務量大而分散、組網復雜的應用場合。復用段共享保護環的基本容量單位為VC-4，一般適合大業務量場合。而通道保護可以提供VC-12、VC-3、VC一4等各種容量等級，靈活性較大。業務如果呈分散分布，宜選用復用段共享保護，雖然倒換時間較長，但可以提供更多的通路數；如果業務量明顯集中于一兩個節點，則選擇通道保護，所提供的通道數接近于復用段共享保護，而且沒有K字節之間的通信，倒換時間短。電力系統遠動、保護、負荷控制、調度自動化等關系電力網安全穩定運行的運行控制信息，現階段業務量主要發生在各節點和中心節點之間，業務集中并相對較小，對可靠性、穩定性要求高，路由保護、時延要求高，大多屬于實時固定帶寬通信業務。因此，從業務要求、投資建設成本和管理簡易性上考慮，電力光纖網中應多采用通道保護環。為增強環網的生存性，建議節點采用兩套“1+O”設備的配置方法，通過光纖連接同時運行的兩臺設備，再與環網其他節點相接，避免單臺設備故障破壞節點信號傳送，從而保障節點的生存。
　　3．2基于DXC的光纖網絡保護與恢復技術
　　隨著電網的發展，節點不斷增多，新增節點建設的時間和地點往往又無規律，這給環網組建帶來了不少困難。利用DXC設備組成網孔形拓撲結構的保護恢復技術給網絡規劃者提供了新的選擇。基于DXC的保護和恢復控制結構主要有集中控制和分布控制兩種。
　　集中控制主要指通過網管系統，利用內部龐大的網絡數據庫，包括涉及網絡的所有節點、交叉連接矩陣表以及空閑容量的全部信息，對每一鏈路和通道分配優先等級。當鏈路失效后，故障信息經其他路由報告給網管系統，網管系統從其網絡數據中搜尋有關節點的信息并計算和模擬可能的替代路由。一旦選定了某一最佳路由，將同時送出控制命令給相應的節點，執行交叉連接或分插功能，從而恢復失效路由業務的傳送。而分布控制，無需網管系統干預。
　　當鏈路失效后，檢測到的故障源節點所產生的要求空閑通道的消息，傳向所有節點，這些節點都報告它與相鄰節點間的可用空閑通道，直到搜尋到源節點與終節點之間最短或最快的路由，然后以其替代失效路由傳送業務。DXC恢復功能是以網絡中配置的冗余容量為基礎的，當網絡發生故障時，網絡中可供分配的冗余容量可以被用來全部恢復或部分恢復業務，而不用像環網那樣預留保護通道，可以節省2O到4O的帶寬容量。但是，由于現有的DXC設備智能性不高，常常需要人工配置，恢復速度較慢。雖然恢復業務的重路由通道信息可以預置在每個DXC網絡控制器中，以提高網絡恢復的速度，但是在復雜度高的網絡中DXC需要很大的內存，并且在新建節點后路由信息的重設置非常麻煩，容易出現人為的錯誤。
　　所以，盡管可以通過利用DXC設備或具有交叉能力的分插復用(ADM)設備與雙纖單向通道環相結合的自由選擇通道的保護方法，構成虛擬網狀網來彌補環網組網的不足，但是由于設備的投資大以及網管系統自動控制的能力不強等原因，這種方法在現有的電力專網中應用較少。不過，隨著業務需求的發展，環形網逐步演進到網狀網是不可避免的趨勢，如今基于網狀網的自動交換光網絡(ASON)智能自動交換技術的研究正在如火如荼地進行，毫無疑問也將對網狀網的發展和建設起到推動作用。
　　4結束語
　　為滿足電力特種業務的傳輸需求，面向電網服務的電力通信網，在穩定、可靠和實時性的要求上皆高于一般的通信傳輸網。而光纖通信由于具備了頻帶寬、傳輸容量大、傳輸損耗低、傳輸距離長、安全性高和不受電磁干擾等優點逐步成為現代電力通信網中主要的傳輸手段。電網安全經濟運行依賴于具備強大的生存能力的電力通信系統，因此，探討光纖通信網的生存性問題尤為重要。
