摘要：本文分析了電力設備遠程監測管理系統的組成、主要功能以及在防竊電工作中的實際應用效果。
　　關鍵詞：遠程監測管理系統，功能，防竊電
　　
　　長期以來，竊電問題一直困擾著供電企業，并影響供電企業各項考核指標的完成。竊電行為嚴重損害了電力企業的利益，擾亂了正常的供用電秩序。供電企業在防竊電工作中引入電力設備遠程監測管理系統，在計算機系統后臺對客戶現場電能計量裝置實現遠程24小時的監控，及時、準確地發現判斷竊電客戶對客戶用電現場電能計量系統實施的各種竊電行為，本文就此系統的功能及應用作了簡要分析。
　　一、電力設備遠程監測管理系統組成及主要功能
　　1、系統組成
　　

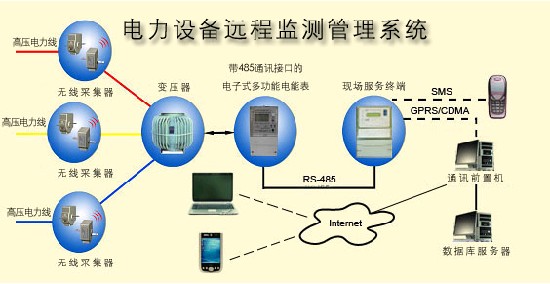

　　電力設備遠程監測管理系統由無線采集器、現場服務終端、通訊前置機、WEB服務器、WEB客戶端幾部分組成。
　　無線采集器：無線采集器是本系統中最重要的部分，其直接套/串接在電力變壓器一次側電力線上,通過電力線的感應電流取電,進行數據采集、處理和存儲。
　　現場服務終端：現場服務終端的下行通道采用無線與一次側的無線采集器進行無線通訊，且天線隱蔽，不會遭到干擾、破壞。現場服務終端安裝在二次側，它的RS485端口與多功能電表連接。將電表數據與采集到的一次側無線采集器的數據進行實時比對、分析，將異常情況通過GPRS主動上報給主臺并以SMS（手機短信）方式發送到專職人員手機上面。
　　通訊前置機：前置機負責所有現場服務終端GPRS數據通訊的網絡管理，同時監測現場服務終端上線、掉線、登錄時間、IP地址等信息。
　　WEB服務器：WEB服務器負責和前置機通信獲取現場服務終端的數據，同時進行數據解析、存儲和處理。
　　2、系統防竊電工作原理
　　整套系統利用無線采集器采集的客戶端10kV一次側的實際用電負荷，通過無線通訊將數據發送至現場服務終端。現場服務終端作為客戶現場的數據收集、整理及發送平臺，主要收集兩部分數據，一部分為無線采集器采樣，即客戶一次側的實時用電負荷功率，另一部分為供電企業安裝在客戶現場計量電能表的計量數據。將兩部分數據以GPRS無線網絡傳輸到供電企業后臺監測計算機系統進行數據分析比對。通常供電企業只能通過摸底調查客戶用電負荷狀況，并不能準確掌握客戶的實時用電功率，因此無法準確判斷客戶的電能表計量是否正常。而監測管理系統通過提供客戶10kV側實時功率數據及電能表計量數據，通過二者的實時比對，即能準確判斷電能表是否計費正常。
　　3、系統主要防竊電優勢
　　1）電力設備遠程監測管理系統現場服務終端作為現場數據平臺，與計量電能表一起安裝在防竊電電能表箱內，通過RS485數據線采集各個計量用電能表的計量數據，防竊電電能表箱設置表箱開門異常報警，如果竊電分子通過不正常手段打開表箱門，現場服務終端就立即通過無線網絡發回后臺服務器表箱開門報警信息。而安裝在10kV側負責采集客戶10kV側一次實時功率數據的無線采集器為一次澆鑄成型全密封的電流互感器，直接串接入10kV電流回路中，沒有實際的二次回路接線，采集的10kV負荷數據通過無線方式發送至表箱內的現場服務終端，不易遭受竊電分子的破壞。
　　2）計量電能表作為計費用工具，是竊電分子主要作案對象，竊電分子利用各種技術手段影響計量電能表的計量準確性，或是采用電能表前接線用電的方式竊電等等。這些方式都是在400V側或計量二次側進行。竊電分子往往無法在10kV側采取有效的竊電手段，也無法對安裝在10kV側無線采集器進行破壞，電力設備遠程監測管理系統將無線采集器采集的10kV側實時負荷功率數據作為與計量電能表數據分析比對的依據，有了準確的10kV實時功率數據，就可以精確地判斷計量電能表數據是否正常，并且如果計量電能表數據異常，同時根據各種數據的綜合分析判斷出何種竊電方式。
　　3）電力設備遠程監測管理系統在后臺計算機系統能通過WEB網頁提供各種計量數據查詢分析的平臺。現場服務終端將數據發回后臺服務器后，計算機系統進行數據處理后，能提供計量電能表的電壓、電流及功率因數等主要計量數據的實時查詢，同時，將無線采集器的10kV側負荷實時功率數據及計量電能表計量功率數據繪制成負荷曲線，當兩條曲線吻合時，即表示計量電能表計費準確。
　　4）系統分析判斷發現異常后能通過文字、聲音等方式的提示，來告知供電企業指定監控人員。以及時、準確的報警各種竊電行為。
　　二、系統在供電企業防竊電工作中的實際應用
　　供電企業逐步在中小型私營加工型企業用電客戶引入此套系統，并安排專門的用電檢查員分組通過系統對安裝系統的客戶進行監控，發現問題及時開展專項檢查行動，對客戶現場進行檢查。在系統監控WEB網頁中，紅色曲線為客戶現場無線采集器采集的10kV側一次負荷功率實時數據值，藍色曲線為電能表計量功率數據。通過系統安裝、運行監控，用電檢查員查處了一批竊電客戶。
　　XXXX磚廠于2007年7月18日安裝電力設備遠程監測管理系統，并于7月19日調試設置相關參數后，正常運行，每日監控負荷運行狀況如下：

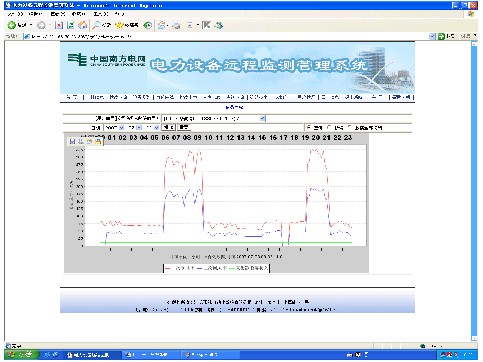

　　2007年7月20日用電檢查員對該用電客戶的用電負荷情況及電能計量裝置計量數據情況進行跟蹤監控的數據如下，無異常。
　　

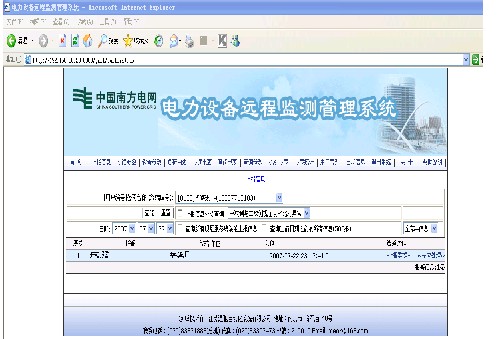

　　2007年7月22日23：13：14XXXX客戶計量電能表箱內遠程監測管理系統現場服務終端發回現場計量電能表箱被異常開箱的報警信息。
　　
　　就在現場終端發回開箱報警信息兩個小時內，于2007年7月23日01：06：41現場服務終端發回“一次側與二次側視在功率比對異常”信息，即表明無線采集器監控的客戶實際用電負荷功率與電能計量表計量的功率數據存在較大差距，可以通過WEB網頁查看功率負荷曲線對比圖。

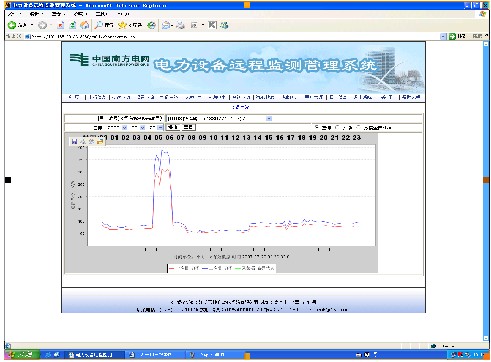

　　第二天，用電檢查員根據報警信息查看該客戶7月23日負荷曲線圖，發現該客戶實際監測到的10kV側實時功率遠遠高于電能計量表計量的實時功率，說明電能表計量存在異常，聯系之前的開箱報警信息，用電檢查員就可以判斷該客戶通過非法打開電能計量表箱破壞電能計量表，致使電能表計量不準。
　　
　　用電檢查員立即請示，并組織專項檢查小組到現場檢查，查獲了竊電現場，發現電能計量表箱箱體鉛封及電能計量表的鉛封均被破壞，鉛封線重新用膠水粘回，電能表被拆回檢查發現電能計量表內二次電流互感器被私自更換，導致電能計量表采樣計量不準，存在竊電行為。
　　三、電力遠程監測管理系統在供電企業應用實效
　　經調查統計，50家客戶在同等生產規模情況下2007年度總電量同比增長迅猛，監測管理系統有效遏制了竊電的發生，為供電企業挽回了巨額的經濟損失。
　　

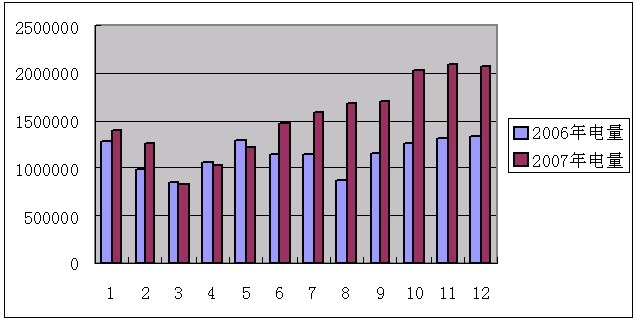

　　50戶客戶2006年及2007年單月總電量情況對比
　　供電企業在推廣試用階段，以中小私營企業為試點應用電力遠程監測管理系統，目前供電企業在供電區域內共對250家客戶進行了技術改造，安裝了電力遠程監測管理系統。通過客戶端電能計量裝置改造，引入新型防竊電遠程監測管理系統，借助先進的電子技術和通訊技術，變非視線管理為視線管理，能更有效地對竊電嫌疑戶進行監控管理，起到了極大的防范威懾作用。
