摘要：闡述了阿牛巴流量計測量原理及特點，并與其它流量計對比，具有準確性高、安裝、維護費用低、適用范圍廣、力損失小和節省能源等特點，在蒸汽、天然氣等流量領域中具有廣泛的應用價值。
　　關鍵詞：動力裝置，阿牛巴流量計，蒸汽
　　一、阿牛巴測量原理及特點
　　阿牛巴從1970年的圓型發展到今天的T型，經過了40多年的不斷進步。其間有過寶石I型，寶石II型和寶石II+型幾種設計，見圖1。
　　
　　圖1阿牛巴由圓型發展到T型

圖2寶石II型阿牛巴測量原理圖
　　
　　（1）寶石II型阿牛巴測量原理。阿牛巴是基于差壓式原理的流量傳感器，寶石II型是一個截面近似為菱形、上下游側分布有多個取壓孔的棒狀傳感器，插入流體貫穿整個管道直徑。通過阿牛巴傳感器測量差壓，通過內置于阿牛巴傳感器內部的一體化RTD精確地測量過程溫度，過程的壓力是通過阿牛巴正壓室測來的；差壓、溫度、壓力均由3095MV多參數變送器檢測，經內部動態運算補償后得到質量流量信號。見圖2。
　　（2）阿牛巴傳感器的特點。①采用寶石II型阿牛巴流量傳感器，其流量精度達到±1%；②它對流體得阻礙很小，引起得壓降極小；③采用多孔均速取壓，使得所取壓力更具有代表性；④由于它獨特的結構特點，使流體與阿牛巴有一固定的分離點，這種結構的設計防止了雜物堵塞取壓孔；⑤具有較高的取壓的精度和重復性。見圖3。
　　

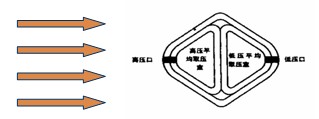

　　圖3阿牛巴傳感器原理圖
　　（3）3095MV多參數變送器的特點。高精度、智能化：差壓的測量精度為量程的±0.075%,變送器應用了開放的HART數字通訊協議，內置100多種流體物理特性數據庫，可實現對多種介質的測量。直接輸出質量流量：3095MV多參數質量流量變送器測量了三個過程變量，差壓、壓力、溫度，并在變送器內部進行補償，直接輸出質量流量信號。對流量進行動態補償：3095MV采用全動態補償?shù)墓�式來�?jì)算質量流量，將所有的動態流量狀態參數與流量信號組合一起計算真實流量。
　　二、與其他流量計的比較
　　（1）準確性高。此流量計精度為±1.3%，一般孔板差壓式流量計的精度為3%以上。
　　（2）力損失小，節省能源。和同口徑的渦街、孔板流量計比較，其永久壓力損失很小，這對生產裝置來說具有明顯的節能效益，口徑越大效果越明顯。
　　（3）安裝、維護費用低。只需將流量計插入管線，即可測量壓力、溫度，減少了回路數，節省了變送器數及DCS卡件數。
　　（4）適用范圍廣。此流量計可對天然氣、蒸汽等多種流體進行測量，都能達到較高準確度的質量流量。
　　三、結論
　　（1）寶石II型阿牛巴流量傳感器使用Pt100鎧裝熱電阻作為溫度補償部件，熱電阻處于傳感器的正壓腔內，長時間使用在蒸汽介質時可能會對其造成腐蝕損壞，建議制造熱電阻時采用更耐腐蝕的材質。
　　（2）寶石II型阿牛巴流量計應用以來，一直指示準確，基本未出現過問題，為工藝提供了重要操作和結算數據。
　　（3）此流量計在安裝成本、維護費用等方面具有其獨特的優勢，在蒸汽、天然氣等流量領域具有廣泛的應用前景。
　　參考文獻：
　　[1]原油成套計量儀表[M].上海：上海科技出版社，1980.
