[摘要]本文論述了陶瓷廠廢氣脫硫除塵工藝，并對其做了改進措施，對其經濟、技術參數方面做了分析，結果表明對當?shù)氐奶沾善髽I(yè)廢氣治理具有很好的現實意義。
　　[關鍵詞]廢氣；陶瓷；脫硫除塵；改進
　　廣東省清遠市今年來工業迅速發展，以清城區源潭鎮為例，該鎮近年來共引進了幾十家陶瓷生產企業，創造了巨大的經濟效益，但同時也給環境保護帶來了很大的壓力，尤其在空氣質量方面，陶瓷廠干燥窯爐排放的廢氣治理工作顯得極為迫切。本文以廣東清遠蒙娜麗莎建陶有限公司干燥窯爐廢氣為研究背景，該公司位于廣東省清遠市清城區源潭鎮，主要生產各種規格的拋光磚及玻化磚。
　　1廢氣設計規模及原始設計參數
　　玻化磚與拋光磚燒成的過程中，窯爐會產生大量的廢氣，設計廢氣量為105000m3/h，入口廢氣含塵濃度為3500mg/Nm3。
　　2廢氣排放標準
　　廢氣經治理后達到《工業爐窯大氣污染物排放限值》GB9078-1996的二級排放標準，煙塵及SO2留有余量，以便達到日趨嚴格的總量控制要求。
　　
　　
　　3常規脫硫機理及存在問題
　　簡單地說，煙氣中SO2的脫除過程是分兩部完成的[5]：
　　第一步，氣液傳質和水合過程，即煙氣中SO2分子與水接觸時，溶解在水中，并與水分子水合為亞硫酸：
　　第二步，H2SO3與溶解在水中的堿性脫硫劑作用，生成亞硫酸鹽。例如，若用石灰乳作脫硫劑時，它與H2SO3反應生成半水亞硫酸鈣沉淀：
　　合并（1）、（2）式，得到石灰濕法脫硫的總反應式為：
　　石灰乳脫硫過程生成的亞硫酸鈣和硫酸鈣在水中的溶解度很小，極易達到過飽和而結晶出來，在器壁上形成垢層，嚴重時將使設備、管道堵塞而無法運行下去。這是石灰法脫硫存在的最大問題，因此本方案不采用石灰乳直接脫硫。
　　4優化后脫硫及防垢機理
　　為解決石灰濕法脫硫中存在的結垢問題，我們選用鈣－鈣雙堿脫硫法，該法的脫硫及防垢機理如下[3]：
　　當脫硫循環池內的亞硫酸鈣（第一鈣）懸浮液用循環泵輸送到脫硫塔內的XP型塔板上與煙氣接觸時，煙氣中的SO2與亞硫酸鈣發生脫硫反應（4）：
　　反應（4）生成的Ca(HSO3)2是亞硫酸的酸式鹽，在水中的溶解度較大，因而不在塔內結垢。
　　當脫硫劑從脫硫塔返回脫硫循環池后，反應（4）生成的Ca(HSO3)2與新加入的石灰乳（Ca(OH)2，第二鈣）發生反應，再生出CaSO3•1/2H2O供循環脫硫使用，池內反應為：
　　Ca(HSO3)2+Ca(OH)2=2CaSO3•1/2H2O+3/2H2O(5)
　　綜上所述，我們發明的亞硫酸鈣懸浮液脫硫的實質是，用亞硫酸鈣懸浮液在脫硫塔內脫除SO2并生成溶解度很大的亞硫酸氫鈣，因而脫硫塔不結垢；塔外循環池內用石灰乳與亞硫酸氫鈣反應，再生出塔內脫硫所需的亞硫酸鈣。在這里，循環池實際上是一個反應器。
　　5優化后工藝流程
　　廢氣處理工藝流程如下圖所示。
　　干燥窯爐廢氣→引風機→煙道→濕法脫硫塔→煙道→煙囪排放
　　↓上清液
　　亞硫酸鈣漿液→沉淀池→人工清除亞硫酸鈣
　　↓（用戶選擇）
　　氧化→濃縮→過濾→石膏(二水硫酸鈣)
　　圖1工藝流程圖
　　6工藝流程說明
　　根據總工藝流程，整個脫硫可分為六大系統：廢氣除塵系統、廢氣脫硫系統、石灰乳制備系統、脫硫產物后處理系統、自控、電控系統及公用工程系統。主要流程如下：
　　（1）廢氣氣路：干燥窯爐――引風機――煙道――均氣室——脫硫部件－—除霧器—―煙道――煙囪。
　　（2）脫硫水路：布水器——脫硫部件——脫硫循環池——脫硫循環泵——布水器；
　　（3）石灰乳水路：石灰粉料倉――螺旋加灰機――石灰乳池――石灰乳泵(根據測定的pH值反饋控制送漿量)——脫硫循環池。石灰乳池用水由回用過濾水提供。
　　（4）脫硫產物后處理（用戶自行選擇）：脫硫循環池――亞硫酸鈣輸送泵――氧化池――石膏漿液輸送泵――濃縮池――真空過濾機――石膏成品(含水≤10%)――裝車外運。過濾和濃縮后濾液回用，小部分廢水經絮凝沉淀后排出。氧化用空氣由羅茨風機提供。

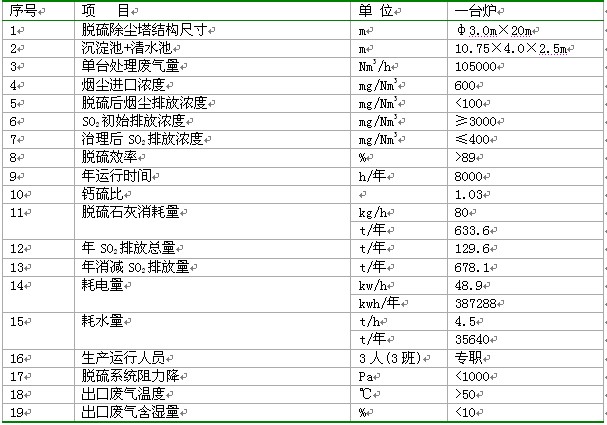

　　7主要構筑物尺寸及經濟技術參數
　　
　　
　　
　　8運行結果及監測數據

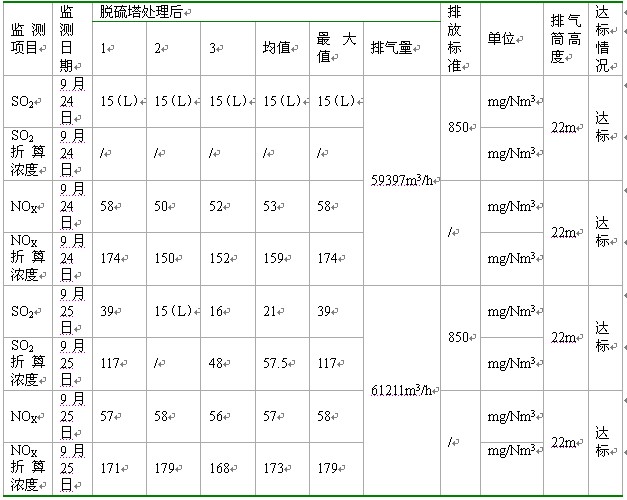

　　該套設施自2009年6月運行以來，運轉穩定，處理后的廢氣達到了《工業窯爐大氣污染物排放標準》（GB9078-1996）二級新建標準排放濃度限值的要求，廢氣監測結果見表3。
　　表3監測結果
　　
　　
　　9結論
　　該套處理設施自投入使用以來，運行穩定，處理效果好，總結后有以下優點：
　　9.1噴淋過后的漿液經過氧化、濃縮后可以制成石膏，既可以消除二次污染，又可以增加經濟效益，
　　9.2濕法脫硫塔為機械加工，可事先制作，節省建設工期；
　　9.3與傳統的濕法脫硫相比，解決了管道、噴淋頭堵塞的問題；
　　9.4整套工藝系統機電一體化程度高，使用時操作簡便，勞動強度較低。
　　鑒于清遠市源潭鎮陶瓷企業眾多，生產陶瓷的過程中產生大量的廢氣，對當?shù)氐目諝赓|(zhì)量造成了很大壓力，該套設施自2009年6月份投入運行以來，運轉穩定，處理后的廢氣達到了《工業窯爐大氣污染物排放標準》（GB9078-1996）二級新建標準排放濃度限值的要求，甚至超過了排放標準，對當?shù)氐奶沾善髽I(yè)廢氣治理具有很好的現實指導意義。
　　[參考文獻]
　　[1]宋學周．廢水廢氣固體廢物專項治理與綜合利用實務全書．北京：中國科學技術出版社，2003
　　[2]吳澤安．旋流板塔及其在廢氣處理中的應用[J]．環境工程，2004，19
　　[3]駱建暉、許閩明、李康文．旋流板塔雙堿法在熔化爐廢氣脫硫除塵中的應用[J]．環境工程，2003年3月，8
　　[4]譚亞軍、朱聯錫.旋流板塔在堿性黑液煙氣脫硫中的應用[J].環境工程，2003，8
　　[5]李圍潮、袁孝競.煙氣脫硫技術的現狀與發展[J].石油化工設計，1996，02
　　[6]吳丹、郝久清、馬學良.煙氣脫硫技術的發展及其應用前景[J].撫順石油學院學報，2003年01期
　　[7]何運昭、劉林、羅衛玲．二氧化硫廢氣的治理方法[J].化工環保，2001年01期
　　[8]李欣穎、申美蘭.煙氣脫硫技術進展[J].有色礦冶，2005年05期
