摘要:近年來,1553B數據總線由于其高可靠性和實時性,在航天、航空、軍事等領域的電子聯網系統中取得了廣泛的應用。MIL-STD-1553B是美國軍用標準的串行通信總線,全稱是“飛機內部時分制指令/響應多路傳輸數據總線”。這個標準規定了數字式的命令/響應時分制多路數據總線的技術要求,也規定了多路總線的操作方式和總線上信息流的格式以及電氣要求。MIL-STD-1553B總線接口板是實現航天電子綜合化系統的關鍵部件,完成總線的信息綜合、資源共享、任務協調和容錯重構。
　　關鍵詞:1553B總線;接口軟件;總線控制器;遠程終端;堆棧
　　11553B總線卡的通信接口
　　1553B總線的主要特征:傳輸速度為1Mbit/s,字的長度為20bit,數據有效長度為16bit,信息量最大長度為32個字。傳輸方式為半雙工方式,傳輸協議為命令/響應方式,故障容錯是典型的雙冗余方式,第二條總線處于熱備份狀態。傳輸媒介為屏蔽雙絞線,總線耦合方式為直接耦合
　　和變壓器耦合。由于PC局部總線技術的發展,使得PCI總線成為PC總線事實上的標準。這使得航電系統所需要的接口板由ISA總線向PCI總線的轉換便顯得尤為迫切。我們?cè)O(shè)計的仿真控制系統實現了基于PCI總線通信的1553B總線接口板。其具體的設計思路是:與1553B總線的接口采用DDC公司的BU-61580協議芯片,與PCI總線的接口采用AMCC公司的PCI總線接口芯片S5920,其中重點部分在于S5920與BU-61580之間的接口邏輯的設計,這部分采用了一片Lattice公司的GAL20V8可編程邏輯芯片和地址鎖存和數據驅動、隔離的分立元件來實現。1553B總線協議電路主要是圍繞BU-61580協議芯片其RT子地址要用專門的外部電路來設置,接口卡上設計了RT子地址設置電路,可以通過增減短路來完成1553B總線終端RT子地址的設置。1553B總線輸出電路完成接口卡與1553B總線的信息交換,主要包括隔離變壓器和專用接口。接口卡有A和B兩個輸出通道,通道都可獨立接受和發送信息。信號從BU-61580的內部發送接收機出來后要經過一個隔離變壓器后,連接到專用的傳輸線接口上。邏輯電路主要通過一片GAL20V8完成接口卡全部邏輯處理,包括S5920本地端和BU-61580相連時一些控制信號的轉換等邏輯功能。接口卡的電源狀態由指示電路上的LED指示燈來顯示,1553B板卡的實現原理圖如圖1所示。
　　
　　2接口軟件設計
　　1553B總線卡是仿真測試系統的核心部件,它的功能是連接測試系統和被測系統,實現兩個系統間的實時信號通訊,保障系統間各種工作狀態控制及狀態數據及時、正確地傳輸。本文不討論總線卡的有關底層驅動問題,只探討接口傳輸應用層軟件的相關設計和實現。
　　2.1軟件總體設計思路
　　總線上所有消息的傳輸都由BC激勵和控制,因此其軟件設計的好壞關系到整個系統的性能。本BC通訊軟件的設計有如下幾個關鍵之處。
　　2.1.1消息的組織
　　本應用軟件的消息有數據轉發、采集RT(RotateTer-mina1,簡稱RT)工程參數以及時間碼。廣播時間碼是每幀都要處理的消息,屬于周期性消息。采集RT工程參數是由事件的請求觸發的,屬于非周期性消息。對于非周期性消息,BC要在原有周期性消息基礎上增加要求RT發送向量字的方式指令消息。設計時,BC以4Hz的頻率向RT發送詢問指令,被查詢的RT若有事件請求,就將矢量字置位,BC將在下一幀增加處理該事件的消息。這樣,每一幀的消息描述塊、消息塊內容和堆棧的消息處理個數都不一樣。所以,每一幀都需要在保留周期性消息的前提下增加非周期性消息描述塊、復位堆棧指針、更改消息個數、更新消息塊、填寫發送數據和接收數據。
　　2.1.2消息時間間隔的選取
　　消息的時間間隔可以是均勻的,也可以是非均勻的。由于消息之間的時間間隔對所有RT都會產生影響,而且任務不同使得總線繁忙程度也不同。另外,有些消息需要在消息結束后的中斷服務中進行處理,這時適當增加消息間隔時間可提高系統通訊的可靠性;而有些消息不需要這

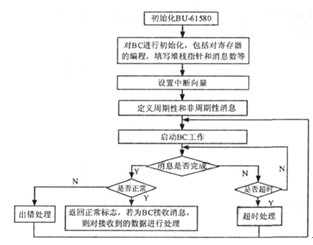

　　樣的處理,減少消息時間間隔反而有利于提高總線系統運行效率。因此,本設計采用非均勻分配時間間隔的方式。實現這一目的,只需根據不同的消息對描述符堆棧中時間間隔字進行編程即可。根據以上分析,所設計的BC通訊軟件的工作過程可用圖2表示。
　　
　　2.2關鍵數據結構和函數介紹
　　測試系統的功能是模擬機上航電系統,通過對被測試系統進行控制操縱等過程來完成各項測試任務。所以,本項目中1553B卡主要工作于BC模式。而對于1553B卡軟件的開發,主要使用以下幾個重要函數:
　　2.2.1與板卡的硬件控制相關的函數
　　(1)Get_4000Module_Type(WORDdevice_num,WORDmodule_num,WORD*modtype):該函數用來獲取板卡。參數device_num指板卡數,取值范圍是0~3;參數module_num指板卡上相應的模塊,取值范圍是0~2;參
　　數modtype指板卡類型。
　　(2)Init_Module_MCH(usintdevice_num,usintmod-ule_num):該函數用來初始化板卡相關模塊。要注意的是,它是第一個用戶必須調用的函數,使得用戶可以訪問1553板卡上的四個模塊。
　　(3)Set_Mode_MCH(inthandle,shortmode):用來設定板卡的工作模式。參數mode的取值有BC_MODE、RT_MODE、BM_MODE和BM_RT_MODE。在本項目中,板卡工作于BC模式,故mode取值為BC_MODE。
　　(4)Stop_Card_MCH(inthandle):該函數用來停止板卡的運行。
　　(5)Release_Module_MCH(inthandle):該函數用來釋放板卡資源并給板卡下電,每調用一次Init_Module_MCH()函數,就必須調用一次Release_Module_MCH()函數。
　　2.2.2關于1553B數據傳輸?shù)闹匾�函�?shù)
　　(1)Read_BC_Datablk_MCH(inthandle,usintblk-num,usintwdcnt,usint*data):該函數用來讀取數據。參數handle是函數Init_Module_MCH()的返回值,參數blknum指數據堆棧號,參數wdcnt指希望從buffer里讀取數據的字?jǐn)?shù),參數data是一個指向buffer的指針,讀到的1553數據最終會存儲到這個buffer。
　　(2)Set_BC_Cmd_MCH(inthandle,usintcmdnum,structCMDENTRY*entry):該函數用來創建一個命令棧的入口,參數cmdnum指命令堆棧入口號。
　　(3)Load_BC_Datablk_MCH(inthandle,usintblk-num,usintwdcnt,usint*data):該函數用來為一個RT接受命令加載數據。參數blknum為數據堆棧號,取值范圍是0~750,wdcnt為希望寫入發送寄存器里的字?jǐn)?shù),參數data為用戶想要寫入的數據地址。
　　(4)Run_BC_MCH(inthandle):該函數在所有的1553消息被Set_BC_Cmd_MCH()創建后調用,用來執行消息堆棧,送出消息。
　　2.2.3軟件封裝的函數
　　考慮到使用的方便和有效等情況,在二次開發過程中對1553B總線卡的操作進行了類的封裝并在類中提供了以下接口函數,專門用來進行1553B卡的通信控制。
　　(1)初始化函數的封裝。1553B卡的初始化函數
　　Init1553()利用BOOLInit1553()進行封裝。與初始化函數相對應,程序退出時必須調用釋放1553B板卡資源的函數Stop1553()。
　　①1553B卡的初始化函數Init1553()的封裝。
　　BOOLInit1553()
　　{
　　usintuModType;
　　Get_4000Module_Type(0,0,&uModType);//獲取板卡
　　if(uModType!=EXC4000_MODTYPE_MCH){
　　AfxMessageBox("Error_EXC4000PCI");
　　returnFALSE;
　　}
　　m_ExcHandle1553=Init_Module_MCH(0,0);
　　if((uModType=Set_Mode_MCH(m_ExcHandle1553,BC
　　_MODE))!=0){
　　AfxMessageBox("1553moduleinitfailed");
　　returnFALSE;
　　}
　　returnTRUE;
　　}
　　②Stop1553()函數的封裝。
　　與初始化函數相對應,程序退出時必須調用釋放1553B板卡資源的函數Stop1553()。
　　BOOLStop1553()
　　{
　　usintuModType;
　　if((uModType=Stop_Card_MCH(m_ExcHandle1553))!
　　=0){
　　AfxMessageBox("1553modulestopfailed");
　　returnFALSE;
　　}
　　if((uModType=Release_Module_MCH(m_
　　ExcHandle1553))!=0){
　　AfxMessageBox("1553moduleReleasefailed");
　　returnFALSE;
　　}
　　returnTRUE;
　　}
　　(2)數據處理函數的封裝。
　　①BOOLSend1553MessageRTR(WORDcmd,WORDdata[],UINTnum,intdataIp):該函數用來控制被測系統發送“接受指令”給測試系統,其中參數data[]是要測試系統接收的數據,參數dataIp是要寫入的數據堆棧號。
　　②BOOLSend1553MessageRTT_CYCLE(WORDcmd,intdataIp,WORDtime):該函數是用來發送“發送指令”給測試系統。
　　3接口軟件測試
　　為了方便系統應用軟件的開發,能夠及時了解所設計的1553B接口卡軟件的工作狀態,我們測試它的通信效果。主要測試內容有1553消息字塊定義、消息查看、錯誤信息、重試等幾個部分。
　　3.11553消息字塊定義
　　1553B總線上發送數據以“消息”為單位,首先需要定義“消息”。在測試界面上可以通過選擇工作模式、傳輸通道、間隔時間等內容來確定消息字塊的樣式。消息定義的界面如圖3所示。在板卡的測試中,選擇BC-RT工作模式,RT地址設為0,子地址為1。時間間隔(Gap)設置為1000微秒,選擇B通道。
　　
　　3.2數據輸入
　　測試數據可以由自己輸入或者點擊“Random”按鈕產生隨機數據,如圖4所示。
　　
　　3.3數據接收顯示
　　數據顯示界面如圖5所示。
　　
　　在對端顯示所接收的數據,其中包括控制字、狀態字、數據內容、錯誤信息顯示等內容,從而可以準確地掌握數據總線的工作情況。錯誤消息顯示能夠幫助操作人員對數據總線的錯誤進行判斷和定位,使問題較快地得到解決。測試結果表明,該接口軟件能夠?qū)崟r(shí)正確地傳輸數據
　　和控制字塊,滿足仿真測試系統的通信要求。
　　4結束語
　　MIL-STD-1553B總線作為一種高可靠性和實時性的主從式數據總線,目前在軍事和工業領域已經得到了廣泛的應用。本設計采用價格低廉且易采購的元器件,組成了結構簡單、功能完善的1553B多路總線接口模塊。根據任務需求主要實現了BC通信的板塊,采用VC編程實現了接口板的通信,提高了代碼的效率,大大縮短了編程的時間。
