3.7存儲系統
　　系統能實現數字化圖像記錄、存儲和備份，在數字監控平臺上依據授權回放歷史圖像。對于社會治安動態視頻監控系統，建議采用“前端存儲+中心存儲”相結合的存儲方式，具體要求如下：
　　1、 中心存儲系統采用分布式存儲，可以實現市平臺中心存儲或者縣（市、區）分平臺中心存儲；
　　2、 為了保證治安監控圖像在公安刑偵過程中的可用性，政府出面建設的治安監控圖像無論是否采用前端存儲，必須同時進行中心存儲，錄像分辨率D1（704×576）以上，時間不小于15天；
　　3.8網絡系統
　　利用高帶寬的網絡,將各級監控中心、前端系統、存儲系統、視頻監控平臺系統通過光纜接入視頻監控專網，構建一個全市統一的社會治安動態視頻監控專網。在該專網上，實現實時監控流、存儲數據流、信令流的分發和轉發。建成這樣的專網后，以后還可以開放相應的權限給數字城管、應急指揮調度等使用，實現視頻資源的必要共享，避免重復投資。
　　為實現網絡系統的上述功能，其設備配置為：L3核心交換機、L3匯聚交換機、L2接入交換機。
　　由于公安行業保密性、安全性高的特點，本治安視頻監控網絡采用專網的形式構建，其他要調用治安視頻監控系統圖像的與之必需邏輯隔離。整個網絡結構分市局核心層、縣（市、區）匯聚層、鄉鎮接入層三層結構。具體方案如下：。
　　1、 在市電信樞紐機房放置一臺三層交換機作為核心，負責五縣四區的治安動態視頻監控網絡的匯聚，同時還負責全市治安動態視頻監控平臺相關服務器的接入；
　　2、 五縣四區的電信樞紐機房各放置一臺三層交換機作為匯聚，負責鄉鎮接入交換機的匯聚，同時還負責治安動態視頻監控分平臺相關服務器的接入；
　　3、 每個鄉鎮視頻監控中心放置一臺二層接入交換機，負責DVR/DVS的接入和監控中心的接入。

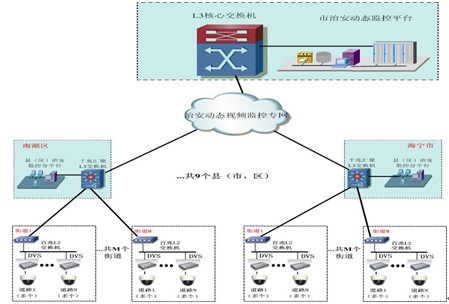

　　整個網絡拓?fù)涫疽鈭D如下圖所示。
　　
　　圖2：網絡系統拓?fù)涫疽鈭D
　　同時，為了實現社會治安動態視頻監控系統和公安網內的各個業務系統實現資源共享，在公安網內也建設分布式錄像檢索平臺，視頻監控專網和公安網利用網閘進行隔離，公安網平臺數據庫和治安監控專網平臺數據庫定時進行數據同步。這樣公安網內的各個業務系統可以與社會治安動態視頻監控系統開放相應的接口，實現如車牌識別、可疑查詢、應急聯動指揮等功能。
　　3.9原有系統的整合
　　3.9.1原有模擬監控系統的整合

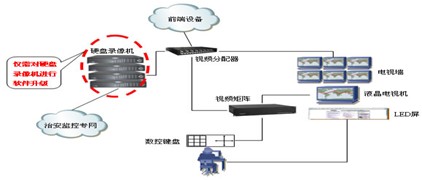

　　對于已經建成模擬監控的鄉鎮，我們可以不改變原有模擬部分，原有的攝像機、光端機、硬盤錄像機、視頻矩陣、控制鍵盤等設備還可以延續使用，部分硬盤錄像機僅需進行軟件升級，使其支持全球眼功能即可，部分比較老的硬盤錄像機可以通過替換的方式使其支持全球眼功能。如下圖所示。
　　
　　圖3：原有模擬監控的整合示意圖
　　3.9.2原有傳輸電路的整合
　　原有最后一公里接入光纖采用不同的電路提供商，在雙方合同到期之前電路的租用建議仍維持現狀。
　　但是為了整個系統維護得統一性，建議電路租用到期后，全部改成一家電信運營商的光纖電路，這樣可以加快響應、減少維護環節、提高修障效率。
　　4維護體系
　　為確保社會治安動態視頻監控系統優質建設，承建商必須具有通信信息網絡系統集成甲級資質、安防壹級資質、建筑智能化工程專業承包壹級資質。
　　承建商必需配備有20名以上的維護工程師，每個縣市需配備8名以上的維護工程師。并且配備安防專用測試儀表、進口工具包、登高專用車輛等。
　　5結束語
　　社會治安監控系統是以視頻監控與報警聯動為代表的安防科技在社會治安防控體系中的集中體現，正在成為“平安城市”創建中的重要環節。而具有數字化、網絡化和智能化相結合的新一代視頻監控技術作為現代化安防技術的典型代表，正在獲得越來越多的關注，它將逐步取代傳統的視頻監控技術，在社會面治安監控系統中發揮不可替代的作用。
　　參考文獻
　　[1]芮靜康.建筑安全監控防范技術[M].北京:中國建筑工業出版社,2006.��
　　[2]丁家祥.城市社會治安圖像監控系統的現狀與發展趨勢分析[J].公安研究,2008(7):72-80.��
　　[3]劉寶林.智能建筑技術資料集[M].北京:中國建筑工業出版社,2000.
　　[4]陳龍,陳晨.安全防范工程[M].北京:中國電力出版社,2006.��
