摘要：本文介紹了氣壓罐定壓裝置的工作原理以及系統中定壓點的確定，根據熱力學原理推出該裝置的罐體總?cè)莘e計算公式，并對該裝置的選擇提出了計算方法。
　　關鍵詞：定壓點；氣壓罐；調節水量；工作壓力比；容積
　　
　　
　　0前言
　　在開式系統中，不存在定壓問題，而在閉式系統中，必須保證系統無論是在運行狀態還是在靜止?fàn)顟B(tài)管道及設備內充滿水，因此，管道中任何一點的壓力都應高于大氣壓力，否則會倒空吸入空氣，這就帶來了供熱、空調水系統的定壓問題。
　　目前國內供熱、空調水系統為了解決的定壓問題，大部分是設高位膨脹水箱。當設置開式膨脹水箱有困難時，通常設置氣壓罐定壓補水裝置來容納或補償系統中水的膨脹量。該裝置（以下稱，定壓裝置）完全具備高位膨脹水箱的三項基本功能：
　　（1）調節系統水體由于溫度波動而引起的膨脹及收縮──脹縮；
　　（2）使系統某點壓力恒定──定壓；
　　（3）當系統發生泄漏時向系統補水──補水。
　　1定壓裝置的工作原理
　　氣壓罐定壓補水裝置由氣壓罐、補水泵、控制箱、底架、壓力感應裝置、管道、電磁閥、電接點繼電器等組合而成，其工作原理：氣室按工藝設計充入預壓所需的空氣（或氮?dú)猓�，裝置連接系統，安裝完畢，打開裝置與系統之間的閥門（該閥門應有鎖閉裝置，在工作期間嚴禁關閉）。當系統水溫的變化引起水的容積膨脹或者收縮時，由氣壓罐自行予以吸入或吐出，使系統壓力穩定在預先設定的壓力上下限的區域里。如果系統由于漏水或其他原因引起壓力下降至預設壓力的下限時，由電接點繼電器動作啟動穩壓泵，使之向系統供水，直至壓力達到所預定的的壓力上限值時止。若系統壓力超過設定的最高壓力值時，安全閥自行向軟水箱或地溝泄水降壓，如此反復，以維持系統的壓力平衡。


　　2系統中定壓點的確定
　　定壓點是系統中最為敏感的點，有著動一點兒牽動全局的“戰略”位置。
　　所謂定壓點就是在系統運行和停止運行時，該點處的壓力始終保持不變，通常一個系統只有一個定壓點，定壓點位置與定壓值一旦確定，系統定壓點的壓力值就是一個不變的常數了，定壓點的壓力值等于靜壓線的壓力值。靜水壓曲線是系統停止工作時，系統上各點測壓管水頭的連接線，它是一條水平的直線。
　　定壓點壓力的高低要考慮兩個因素，一個是系統運行時任一點都不超壓，二是系統停運時系統不倒空。從水壓圖（圖2）的分析可以看得很清楚。顯然，如果定壓點的壓力過高，那么系統中的每一點的壓力也就相應的高，如果超過了管道、閥門或設備的承壓能力，就要出事故。太低的話，一旦停泵（指循環泵），系統頂部就成了負壓，系統就會倒空，下一次運行時就要進行放氣，不然就會出現氣堵。
　　閉式系統的動水壓圖大致為一個梯形，見圖2，補水泵的接口點的壓力就相當于靜壓線的高度。如果補水泵定壓的接口在循環泵的入口，則運行時動水壓圖就位于靜壓線以上。這就意味著系統每一點的壓力都大于靜壓線的壓力。反之，補水泵定壓的接口在循環泵的出口，則運行時動水壓圖就位于靜壓線以下。而系統每一點的壓力則都小于靜壓線的壓力。對于采暖、空調系統，為保證系統的每一點都不產生汽化和倒空，通常把補水泵的補水點（即定壓點）設在循環水泵的入口，壓力保持在P1和P2之間的范圍內，通常取P1和P2之間波動范圍為5mH2O，不宜過小，否則觸點開關動作過于頻繁而易于損壞。
　　
　　3氣體定壓罐的選擇計算
　　氣壓罐是利用波義耳—馬略特定律：在一定溫度下氣體壓力(P)與容積(V)乘積等于常數的原理，利用水壓縮性極小的性質，用外力將水儲存在罐內，氣體受到壓縮壓力升高，當外力消失縮氣體膨脹可將水排除。
　　合理地設計氣壓罐的容積是保證系統安全可靠運行的重要環節。罐體的總?cè)莘e是由系統水的凈膨脹量（調節水量）V1，罐內最小的氣體空間V2以及最低水位所需要的最小水容積V3組成的（見圖3）。


　　罐體內氣體的壓縮膨脹過程可視為閉口系統等溫過程，根據熱力學原理，罐內氣體容積及其相應壓力關系應符合下式
　　PV=常數（1）
　　式中V--罐內氣體空間的容積；
　　P—相應該容積下的絕對壓力。
　　在一個工作循環過程中，設P1為水泵啟動壓力，即最低運轉壓力，（V1+V2）為氣室在P1時的體積，，V3為水室在P1時的體積；P2為水泵停泵時壓力，即最高運轉壓力，V2為氣室在P2時的體積，（V1+V3）為水室在P2時的體積，根據式（1）可寫成
　　P1（V1+V2）=P2V2（2）
　　V2=V1/（P2/P1-1）（3）
　　罐體總?cè)莘eVZ=V1+V2+V3則
　　V2=Vz-V1-V3（4）
　　將式（3）代入式（2），并整理得
　　Vz=V3+V1/（P1/P2-1）（5）
　　令α=P1/P2代入上式，得
　　Vz=V3+V1/（1-α）（6）
　　α稱為工作壓力比（以絕對壓力計）[4]，一般取α=0.65-0.85，當P2允許時，盡可能取小值。
　　由上式可以看出，罐體總?cè)莘e與最小水容積V3、調節水量V1及工作壓力比α有關，α值越小，則所需的容積越小。
　　3.1系統水容量VC的確定
　　進行膨脹罐的選擇計算時，不得不提一個重要的參數—系統水容量，系統水容量通常由兩部分構成：設備水量、管道水容量。
　　影響系統水容量的因素很多，這主要取決于系統形式、管道布置、管徑大小等等。當一個工程完成之后，系統水容量VC值原則上是可以計算出來的，但其工作量實在太大，因而一般都采用估算的方法。
　　系統水容量Vc按下表估算，室外管線較長時取較大值。

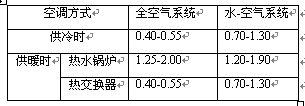

　　表1空調水系統的的單位水容量Vc[3]L/m2建筑面積
　                                　

　　3.2調節水量V1的確定[3]
　　調節水量V1應不小于3min補水泵流量，補水泵流量應不小于系統水容量的4%-5%。
　　3.3最低水位時水容積V3的確定
　　最低水位時水容積V3主要是為了沉積泥渣、連接管道及防止氮?dú)膺M(jìn)入管道系統而設置的。一般V3可按下式求得：
　　V3=（0.1-0.3）（V1+V2）
　　特別提出，空氣定壓雖采用彈性密封材料（如橡膠等）相隔離，無以上問題，但考慮到調試的方便，罐內應留有一定量的存水。
　　4氣壓罐工作壓力值按以下方法確定（推薦）[3]補水泵啟動壓力P1，大于系統最高點0.5mH2O；
　　1、 補水泵停泵壓力及電磁閥關閉壓力
　　P2=（P1+10）/α-10
　　式中α為工作壓力比。
　　2、 水膨脹時電磁閥開啟壓力P3，一般取P3=P2+（2-4）
　　3、 安全閥開啟壓力P4，一般取P4=P3+（1-2）
　　式中P1-P4的計算單位為mH2O。
　　5工程實例：
　　某航站樓（擴建）建筑面積F=18000m2,空調系統最高點標高8.50m，冷凍站設在舊航站樓一端，地面標高±0.00m，冷凍水管走設備管溝穿過舊航站樓（供水長度為180m），管徑DN300，管溝內水管標高-1.8m，冷源為螺桿式冷水機組。補水點設在循環水泵吸入口處，定壓裝置與循環水泵位于同一安裝高度，計算選擇氣壓罐定壓裝置。
　　1、系統水容量VC=vcF
　　式中vc—單位水容量，L/m2建筑面積；
　　F—建筑面積。
　　由表1取vc=0.50L/m2建筑面積，故室內系統水容量VC1=0.50*18000=9.0m3
　　又因室外短線長度較長（來回360m），其水容量不容忽視，則
　　VC2≈（0.3/2）2*3.14*360=25.4m3
　　系統總水容量VC=VC1+VC2=9.0+25.4=34.4m3
　　2、補水泵的小時流量Gb取系統總水容量的5%，則
　　Gb=5%VC=0.05*34.4=1.72m3/h
　　3、罐體的調節水量V1按5min補水泵流量考慮
　　V1=5*1.72/60=0.143m3
　　4、 罐內最小的氣體空間
　　V2=0.143/（1/0.75-1）=0.429m3
　　5、 最低水位所需要的最小水容積
　　V3=0.2*（0.143+0.429）=0.114m3
　　6、 罐體總?cè)莘eVz=V3+V1/（1-α）=0.114+0.143/（1-0.75）=0.686m3
　　7、 補水泵啟動壓力P1，大于系統最高點0.5m，則P1=8.5+1=9.5m
　　8、 補水泵停泵壓力及電磁閥關閉壓力
　　P2=（P1+10）/α-10=16m
　　10、水膨脹時電磁閥開啟工作壓力
　　P3=P2+4=16+4=20m
　　11、安全閥開啟工作壓力
　　P4=P3+2=22+2=24m
　　12、 補水泵揚程（一般比補水點高3-5mH2O）[3]
　　Hb=P1+4=9.5+4=13.5m
　　本工程選用定壓裝置氣壓罐容積Vz=800L，補水泵流量Gb=2m3/h（一用一備），揚程Hb=14m。
　　
　　6結束語：
　　氣壓罐定壓裝置的選擇在工程設計中至關重要，罐體調節水量過小，補水泵啟動頻繁，故障率高；罐體選擇過大，則增加成本，也給安裝帶來困難。針對以上問題，筆者認為，在設計中應根據建筑面積，高度、系統供水溫度等具體條件合理地設置定壓裝置。
　　由于筆者水平有限，希望各位同行不吝指教，筆者不勝感激。
　　
